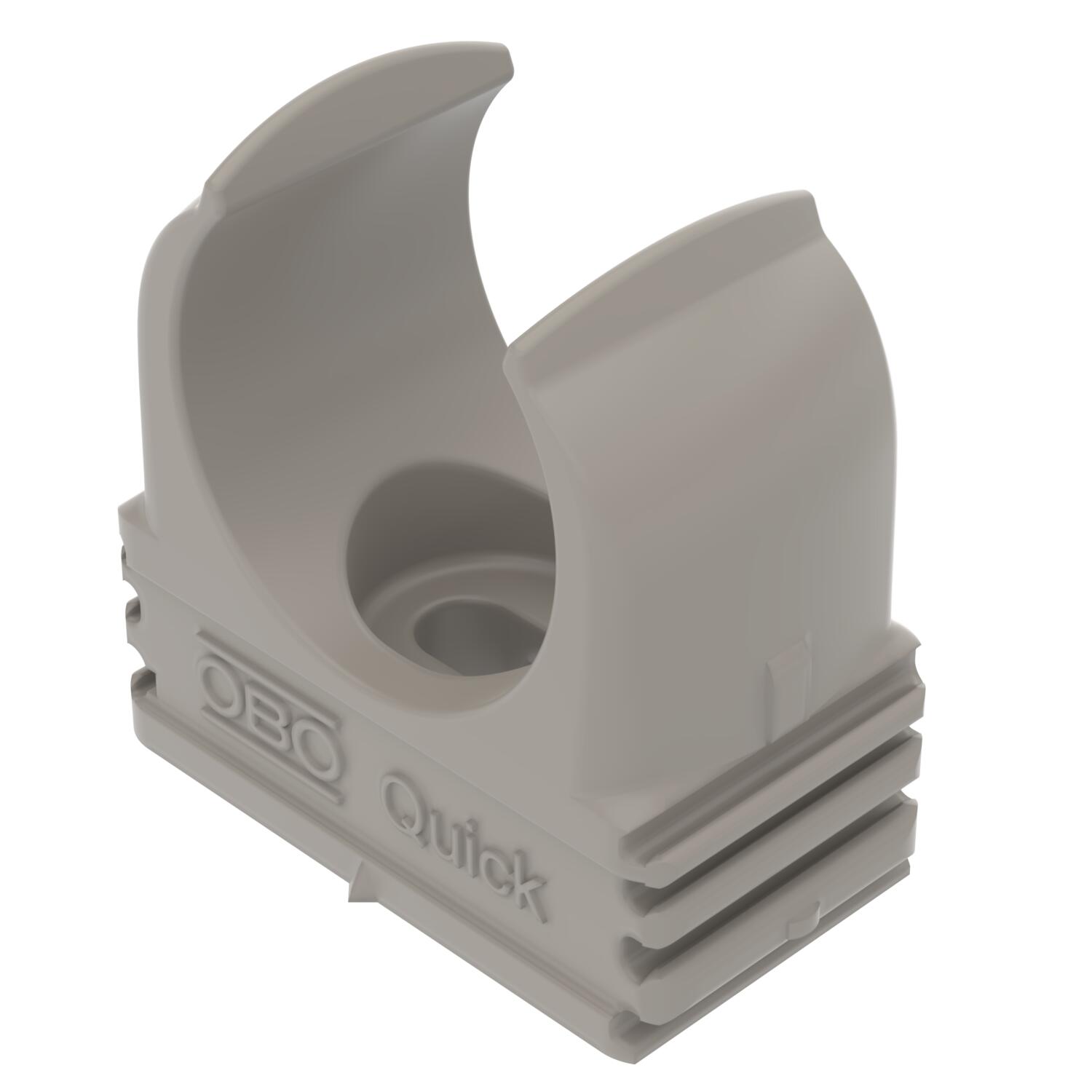

Abraçadeira OBO-Quick, resistência ao fio incandescente, cinzento

Ref. 2149309 | EAN 4012195585251

Descrição do produto

Descrição do produto

Abraçadeira à superfície resistente à chama para acomodar condutas de aço métricas, tubos isolantes leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira starQuick ou Multi-Quick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
  • Identificação de produtos métricos
  • Rosca métrica
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Resistência ao fio incandescente a 960°C
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Agrupável sim
Com depósito não
Cor cinzento pedra; RAL 7030
Dimensão M20
Fechado não
Livre de halogéneos sim
Material Polipropileno
Medida A 30,3 mm
Medida B 16 mm
Medida C 14 mm
Medida D 19,4 mm
Medida E 9 mm
Medida F 4,2 mm
Medida H 29,5 mm
Medida h 10 mm
Número de cabos/tubos 1
Resistência à tração 75 N
resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 750 °C
Resistente à radiação UV não
Tamanho nominal/Texto M20
Tipo de fixação Orifício roscado
Todos os tipos

Todos os tipos

Tipo Tamanho nominal/Texto Ref. Quantidade Qte. minima fornec.
2955 F M16 STGR M16 2149303
100 Unidade
2955 F M20 STGR M20 2149309
100 Unidade
2955 F M25 STGR M25 2149315
100 Unidade
2955 F M32 STGR M32 2149321
50 Unidade
2955 F M40 STGR M40 2149327
50 Unidade
2955 F M50 STGR M50 2149333
25 Unidade
2955 F M63 STGR M63 2149339
20 Unidade
