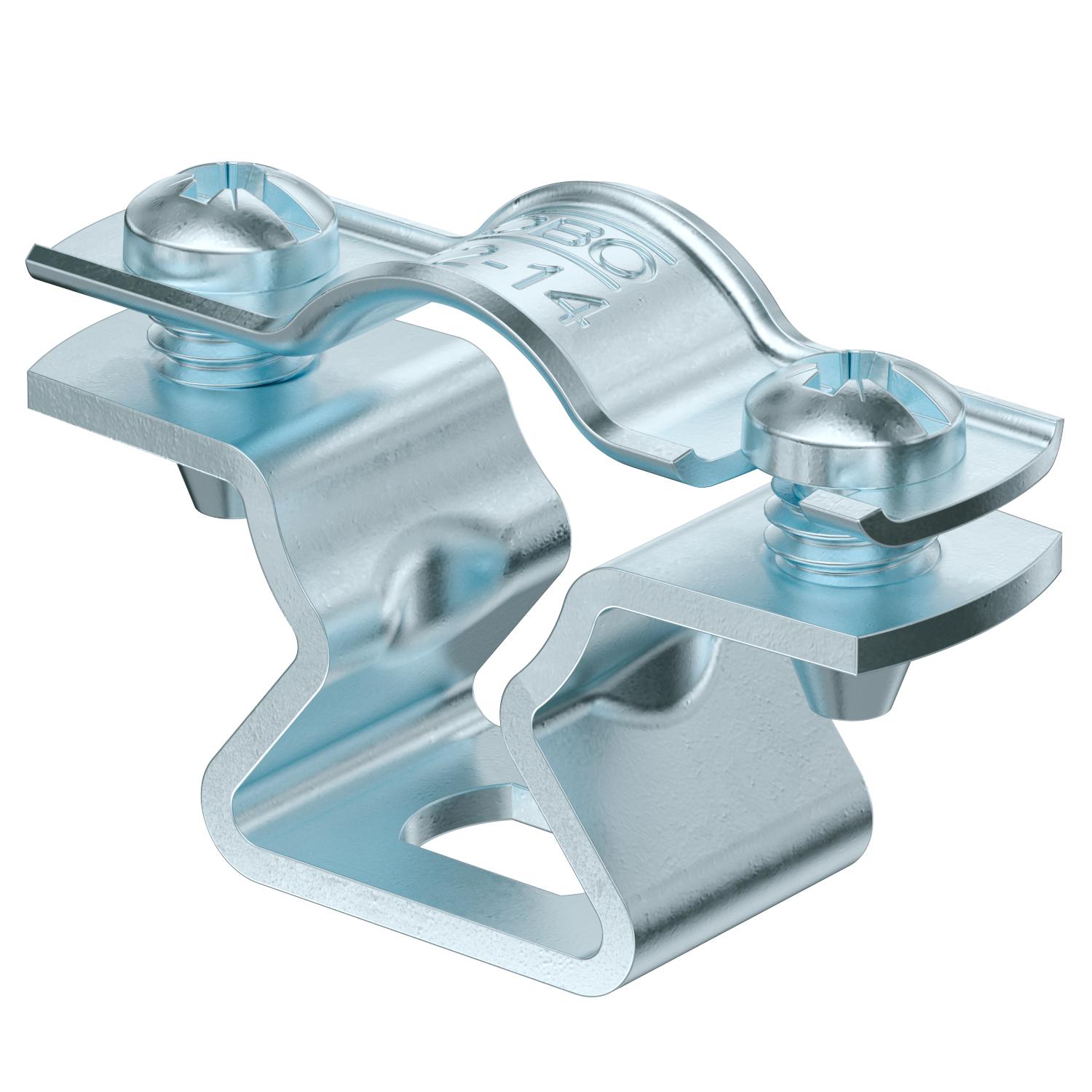

Abraçadeira metálica 733 G

Ref. 1362758 | EAN 4012196600045

1,5 mm
Aço
eletrogalvanizado
Descrição do produto

Descrição do produto

Abraçadeira distanciadora para montagem de tubos e cabos na parede, teto e chão. Com tampa de travamento automático. Fixação pela ranhura.

Aprovada para a manutenção de funções de acordo com a DIN 4102 parte 12, classes de manutenção de funções E 30 a E 90.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E90
Dados técnicos

Dados técnicos

Apropriado para área de proteção contra incêndios não
Dimensão 12-14mm
Distância à parede sim
Espessura do material 1,5 mm
Intervalo de aperto D máx. 14 mm
Intervalo de aperto D mín. 12 mm
Livre de halogéneos sim
Material Aço

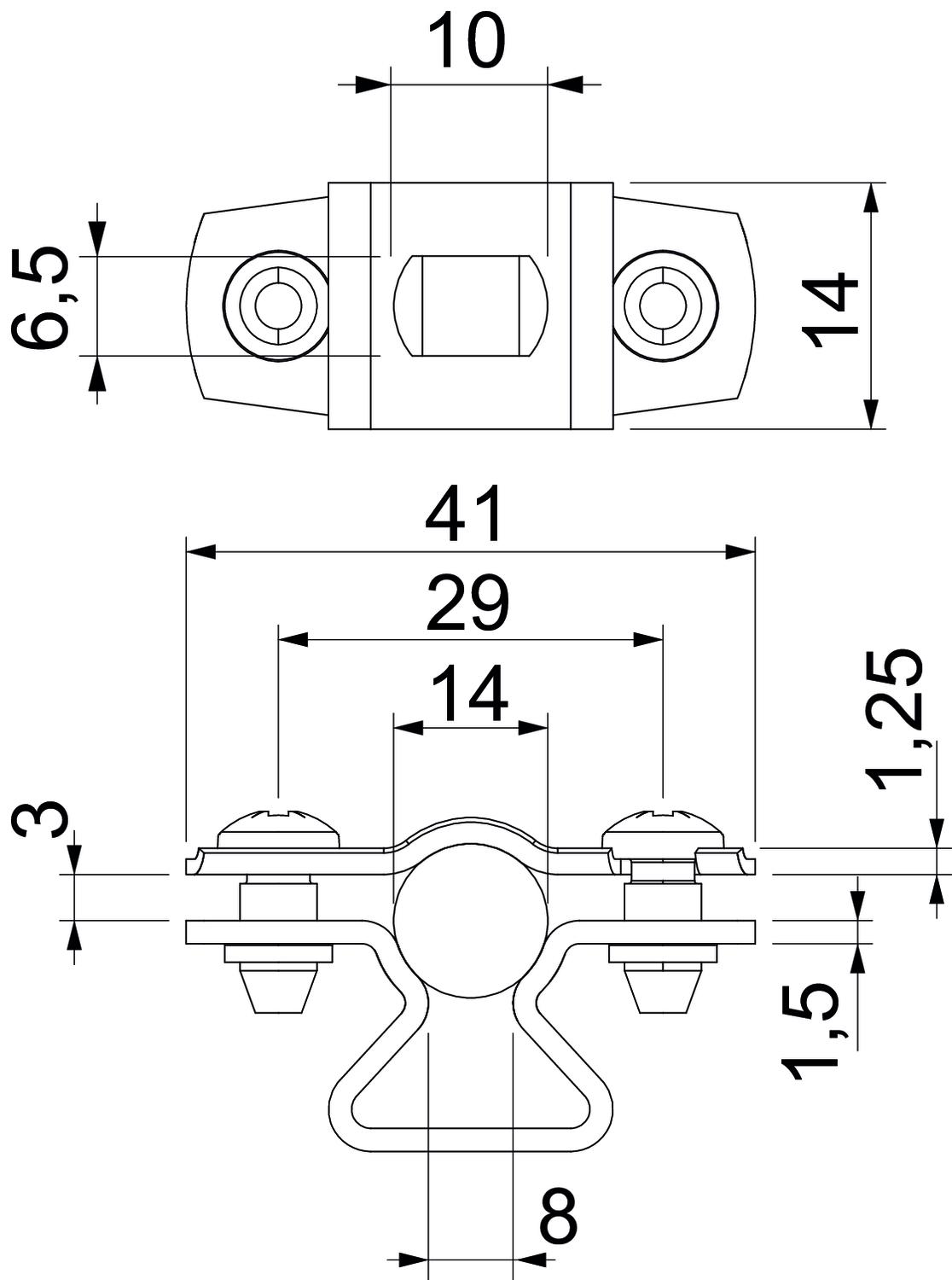

Medida A 41 mm
Medida b 14 mm
Medida B 29 mm
Medida D 14 mm
Medida d máx. 14 mm
Medida d mín. 12 mm
Medida L 10 mm
Medida s 8 mm
Medida t1 (mm) 1,25
Medida t2 (mm) 1,5
Medida x 3 mm
Número de cabos/tubos 1
para diâmetro 12 - 14
Pegada de CO₂ (GWP) do berço ao portão 0,119 kg CO₂e / 1 Peça
Resistente à radiação UV sim
Revestimento plástico não
Superfície eletrogalvanizado
Tipo de fixação Orifício roscado
Versão fechadas
Todos os tipos

Todos os tipos

Tipo Espessura do material Intervalo de aperto D mín. Intervalo de aperto D máx. Material Superfície Ref. Quantidade Qte. minima fornec.
ASL 733 10 G 1,5 mm 8 mm 10 mm Aço eletrogalvanizado 1362754
25 Unidade
ASL 733 12 G 1,5 mm 10 mm 12 mm Aço eletrogalvanizado 1362756
25 Unidade
ASL 733 14 G 1,5 mm 12 mm 14 mm Aço eletrogalvanizado 1362758
25 Unidade
ASL 733 17 G 1,5 mm 14 mm 17 mm Aço eletrogalvanizado 1362762
25 Unidade
ASL 733 20 G 1,5 mm 17 mm 20 mm Aço eletrogalvanizado 1362764
25 Unidade
ASL 733 25 G 1,5 mm 20 mm 25 mm Aço eletrogalvanizado 1362768
25 Unidade
ASL 733 30 G 1,5 mm 25 mm 30 mm Aço eletrogalvanizado 1362772
20 Unidade
ASL 733 36 G 1,5 mm 30 mm 36 mm Aço eletrogalvanizado 1362776
20 Unidade
ASL 733 44 G 1,5 mm 36 mm 44 mm Aço eletrogalvanizado 1362780
20 Unidade
ASL 733 53 G 1,5 mm 44 mm 53 mm Aço eletrogalvanizado 1362784
20 Unidade
ASL 733 63 G 1,5 mm 53 mm 63 mm Aço eletrogalvanizado 1362788
20 Unidade
