Abraçadeira metálica 733 FT 1,5 | | 20 | 25 | Aço | Galvanizado por imersão a quente após maquinação

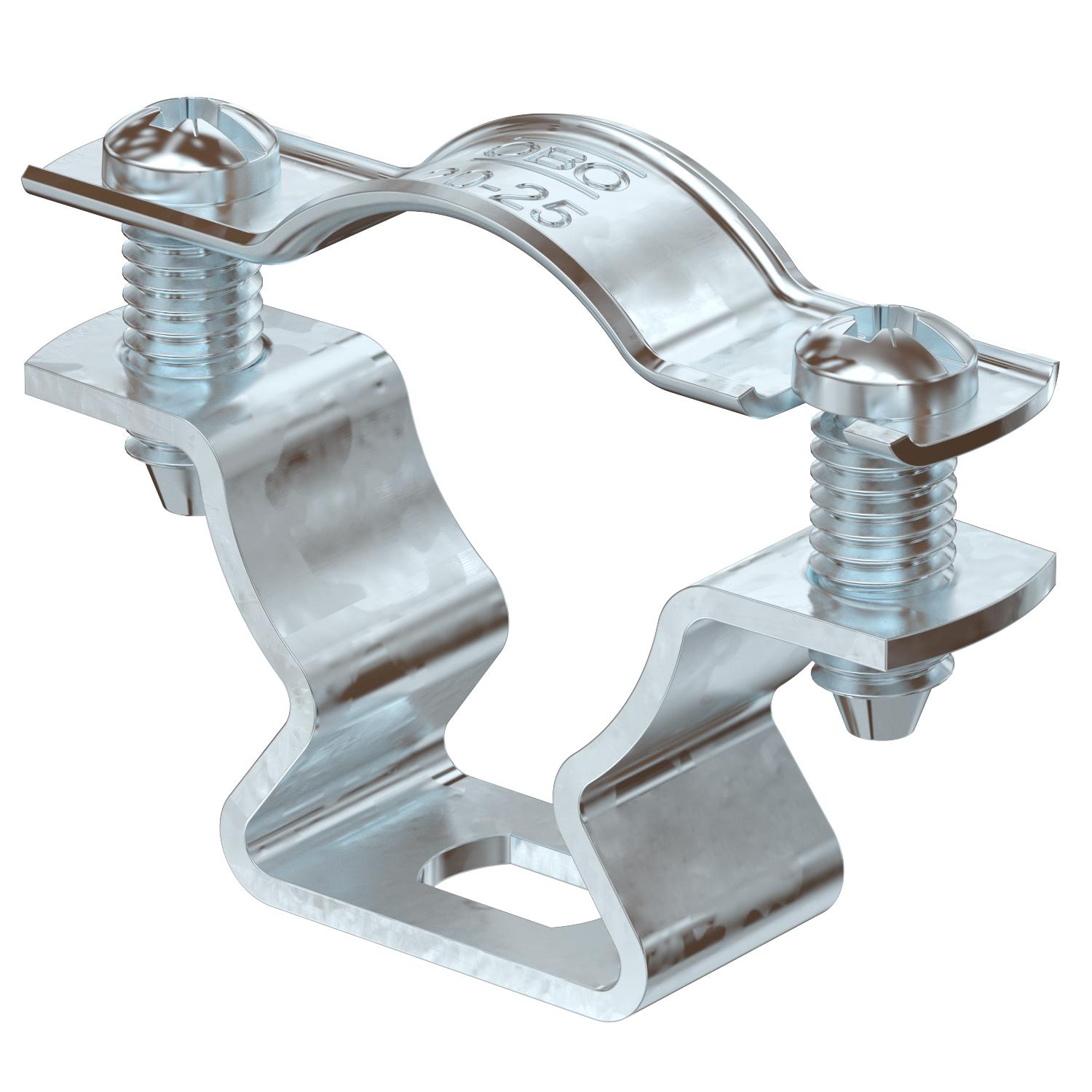

Abraçadeira metálica 733 FT

Ref. 1362718 | EAN 4012196599936

Ref. / Tipo

Espessura do material	1,5 mm

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Abraçadeira distanciadora para montagem de tubos e cabos na parede, teto e chão. Com tampa de travamento automático. Fixação pela ranhura.

Aprovada para a manutenção de funções de acordo com a DIN 4102 parte 12, classes de manutenção de funções E 30 a E 90.

Dados técnicos

Dados técnicos

Apropriado para área de proteção contra incêndios	sim
Dimensão	20-25mm
Distância à parede	sim
Espessura do material	1,5 mm
Intervalo de aperto D máx.	25 mm
Intervalo de aperto D mín.	20 mm
Livre de halogéneos	sim
Material	Aço

Número de cabos/tubos	1
para diâmetro	20 - 25
Resistente à radiação UV	sim
Revestimento plástico	não
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de fixação	Orifício roscado
Versão	fechadas

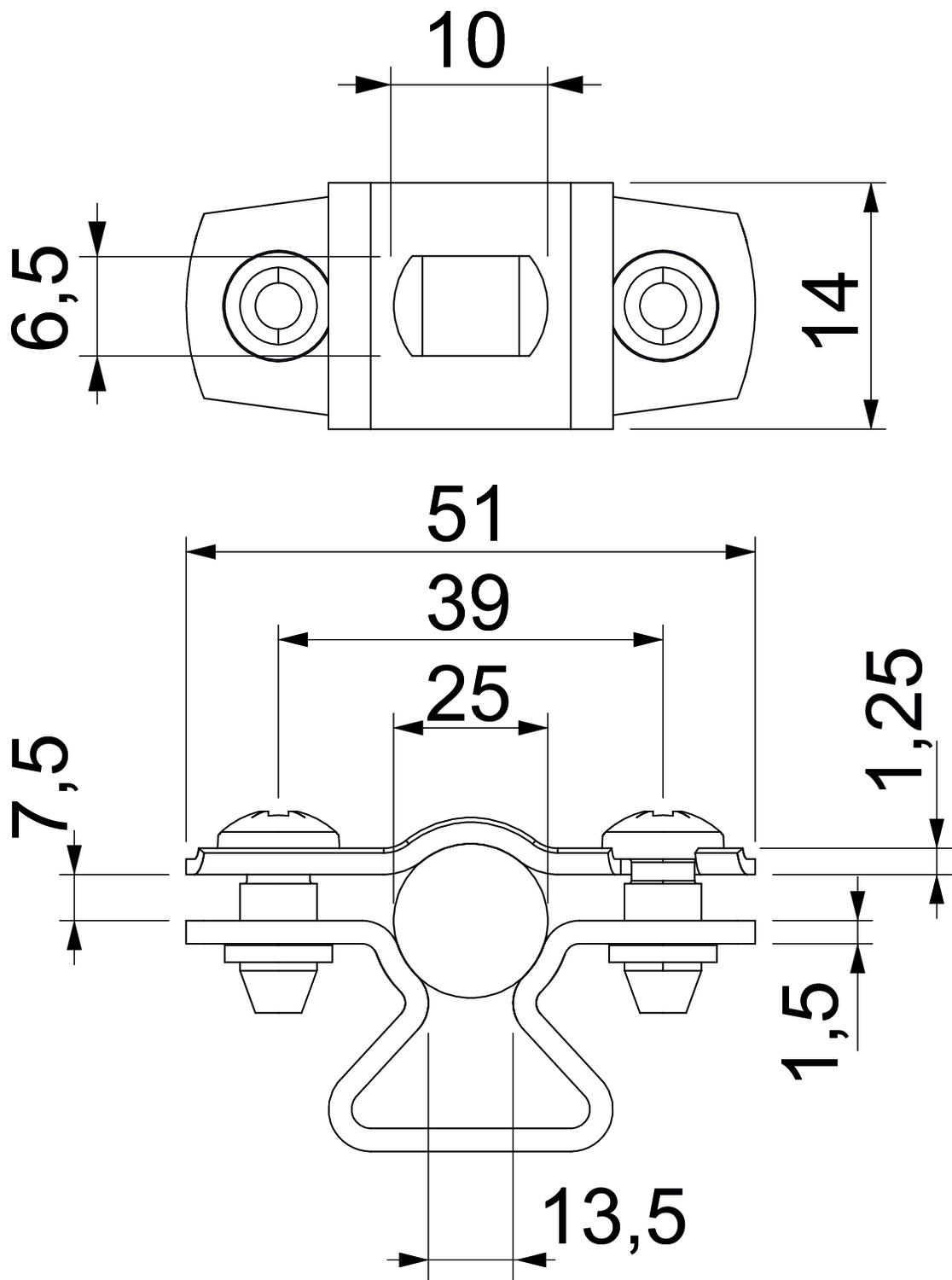

Dimensões

Medida A	51 mm
Medida B	39 mm
Medida b	14 mm
Medida D	25 mm
Medida d máx.	25 mm
Medida d mín.	20 mm

Medida L	10 mm
Medida s	13,5 mm
Medida t1 (mm)	1,25
Medida t2 (mm)	1,5
Medida x	7,5 mm

Todos os tipos

Todos os tipos

Tipo	Espessura do material	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
ASL 733 10 FT	1,5 mm	8 mm	10 mm	Aço	Galvanizado por imersão a quente após maquinação	1362704	Unidade	25 Unidade
ASL 733 12 FT	1,5 mm	10 mm	12 mm	Aço	Galvanizado por imersão a quente após maquinação	1362706	Unidade	25 Unidade
ASL 733 14 FT	1,5 mm	12 mm	14 mm	Aço	Galvanizado por imersão a quente após maquinação	1362708	Unidade	25 Unidade
ASL 733 17 FT	1,5 mm	14 mm	17 mm	Aço	Galvanizado por imersão a quente após maquinação	1362712	Unidade	25 Unidade
ASL 733 20 FT	1,5 mm	17 mm	20 mm	Aço	Galvanizado por imersão a quente após maquinação	1362714	Unidade	25 Unidade
ASL 733 25 FT	1,5 mm	20 mm	25 mm	Aço	Galvanizado por imersão a quente após maquinação	1362718	Unidade	25 Unidade
ASL 733 30 FT	1,5 mm	25 mm	30 mm	Aço	Galvanizado por imersão a quente após maquinação	1362722	Unidade	20 Unidade
ASL 733 36 FT	1,5 mm	30 mm	36 mm	Aço	Galvanizado por imersão a quente após maquinação	1362726	Unidade	20 Unidade
ASL 733 44 FT	1,5 mm	36 mm	44 mm	Aço	Galvanizado por imersão a quente após maquinação	1362730	Unidade	20 Unidade
ASL 733 53 FT	1,5 mm	44 mm	53 mm	Aço	Galvanizado por imersão a quente após maquinação	1362734	Unidade	20 Unidade
ASL 733 63 FT	1,5 mm	53 mm	63 mm	Aço	Galvanizado por imersão a quente após maquinação	1362738	Unidade	20 Unidade
