Abraçadeira metálica 732 G 1,25 | | 14 | 17 | Aço | eletrogalvanizado

Abraçadeira metálica 732 G

Ref. 1362417 | EAN 4012196599646

Ref. / Tipo

Espessura do material

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Material	Aço

Superfície	eletrogalvanizado

Descrição do produto

Descrição do produto

Abraçadeira distanciadora para montagem de tubos e cabos na parede, teto e chão. Com tampa de travamento automático. Fixação através de aplicação com rosca fêmea.

Aprovada para a manutenção de funções de acordo com a DIN 4102 parte 12, classes de manutenção de funções E 30 a E 90.

Dados técnicos

Dados técnicos

Apropriado para área de proteção contra incêndios	sim
Dimensão	14-17mm
Distância à parede	sim
Espessura do material	1,25 mm
Intervalo de aperto D máx.	17 mm
Intervalo de aperto D mín.	14 mm
Livre de halogéneos	sim
Material	Aço

Número de cabos/tubos	1
para diâmetro	14 - 17
Resistente à radiação UV	sim
Revestimento plástico	não
Superfície	eletrogalvanizado
Tipo de fixação	Ligação roscada
Versão	fechadas

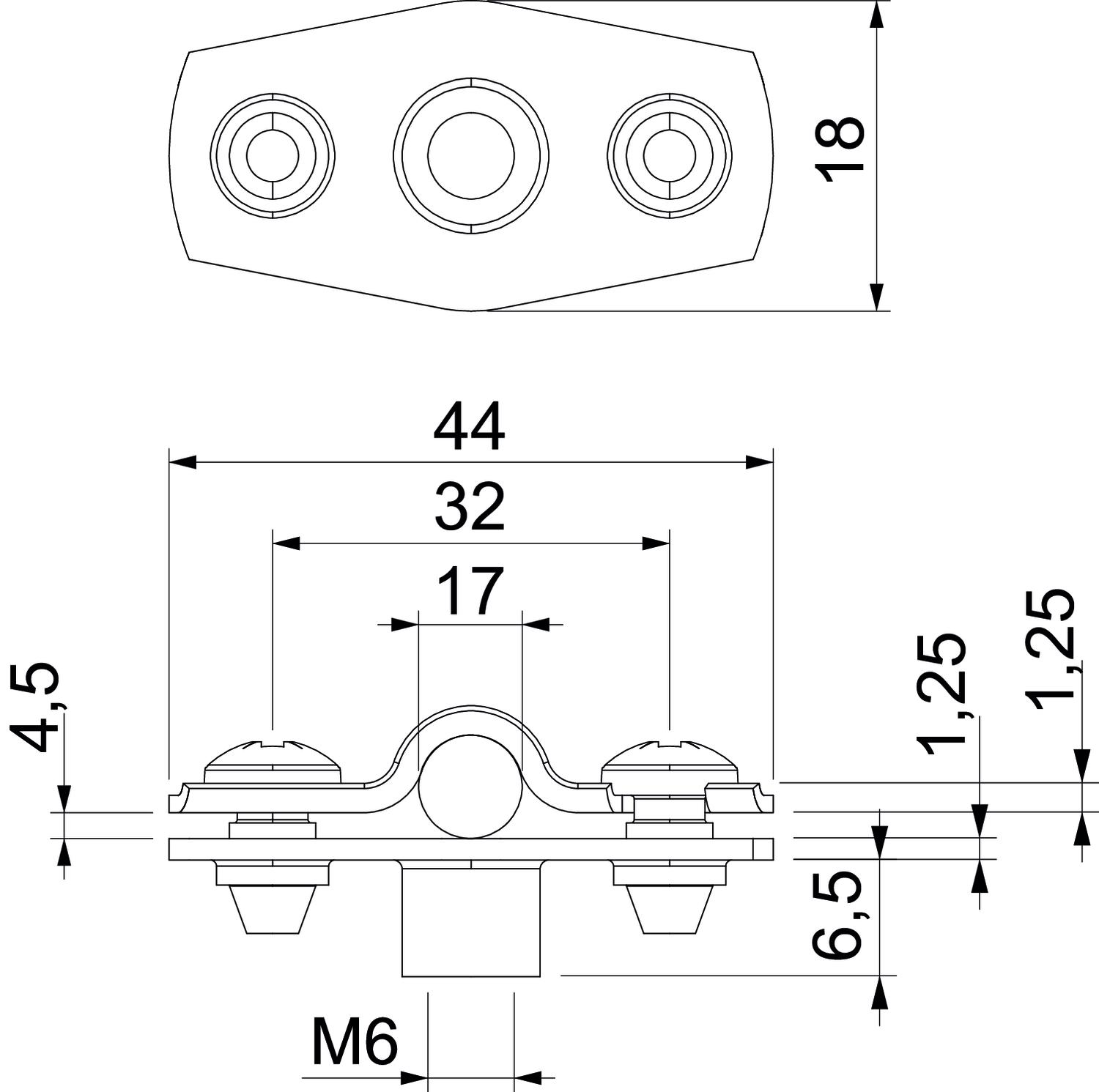

Dimensões

Medida A	44 mm
Medida b	18 mm
Medida B	32 mm
Medida D	17 mm
Medida d máx.	17 mm

Medida d mín.	14 mm
Medida H1	6,5 mm
Medida t1 (mm)	1,25
Medida t2 (mm)	1,25
Medida x	4,5 mm

Todos os tipos

Todos os tipos

Tipo	Espessura do material	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
ASG 732 6 G	1,25 mm	5 mm	6 mm	Aço	eletrogalvanizado	1362404	Unidade	25 Unidade
ASG 732 7 G	1,25 mm	6 mm	7 mm	Aço	eletrogalvanizado	1362406	Unidade	25 Unidade
ASG 732 8 G	1,25 mm	7 mm	8 mm	Aço	eletrogalvanizado	1362408	Unidade	25 Unidade
ASG 732 10 G	1,25 mm	8 mm	10 mm	Aço	eletrogalvanizado	1362410	Unidade	25 Unidade
ASG 732 12 G	1,25 mm	10 mm	12 mm	Aço	eletrogalvanizado	1362412	Unidade	25 Unidade
ASG 732 14 G	1,25 mm	12 mm	14 mm	Aço	eletrogalvanizado	1362414	Unidade	25 Unidade
ASG 732 17 G	1,25 mm	14 mm	17 mm	Aço	eletrogalvanizado	1362417	Unidade	25 Unidade
ASG 732 20 G	1,25 mm	17 mm	20 mm	Aço	eletrogalvanizado	1362420	Unidade	25 Unidade
ASG 732 25 G	1,25 mm	20 mm	25 mm	Aço	eletrogalvanizado	1362424	Unidade	25 Unidade
ASG 732 30 G	1,5 mm	25 mm	30 mm	Aço	eletrogalvanizado	1362428	Unidade	20 Unidade
ASG 732 36 G	1,5 mm	30 mm	36 mm	Aço	eletrogalvanizado	1362432	Unidade	20 Unidade
ASG 732 44 G	1,5 mm	36 mm	44 mm	Aço	eletrogalvanizado	1362436	Unidade	20 Unidade
ASG 732 53 G	1,5 mm	44 mm	53 mm	Aço	eletrogalvanizado	1362440	Unidade	20 Unidade
ASG 732 63 G	1,5 mm	53 mm	63 mm	Aço	eletrogalvanizado	1362444	Unidade	20 Unidade
