Abraçadeira metálica 732 A4 1,5 | | 53 | 63 | Aço inoxidável 1.4571 |

Abraçadeira metálica 732 A4

Ref. 1362489 | EAN 4012196599868

Ref. / Tipo

Espessura do material

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Material	Aço inoxidável 1.4571

Descrição do produto

Descrição do produto

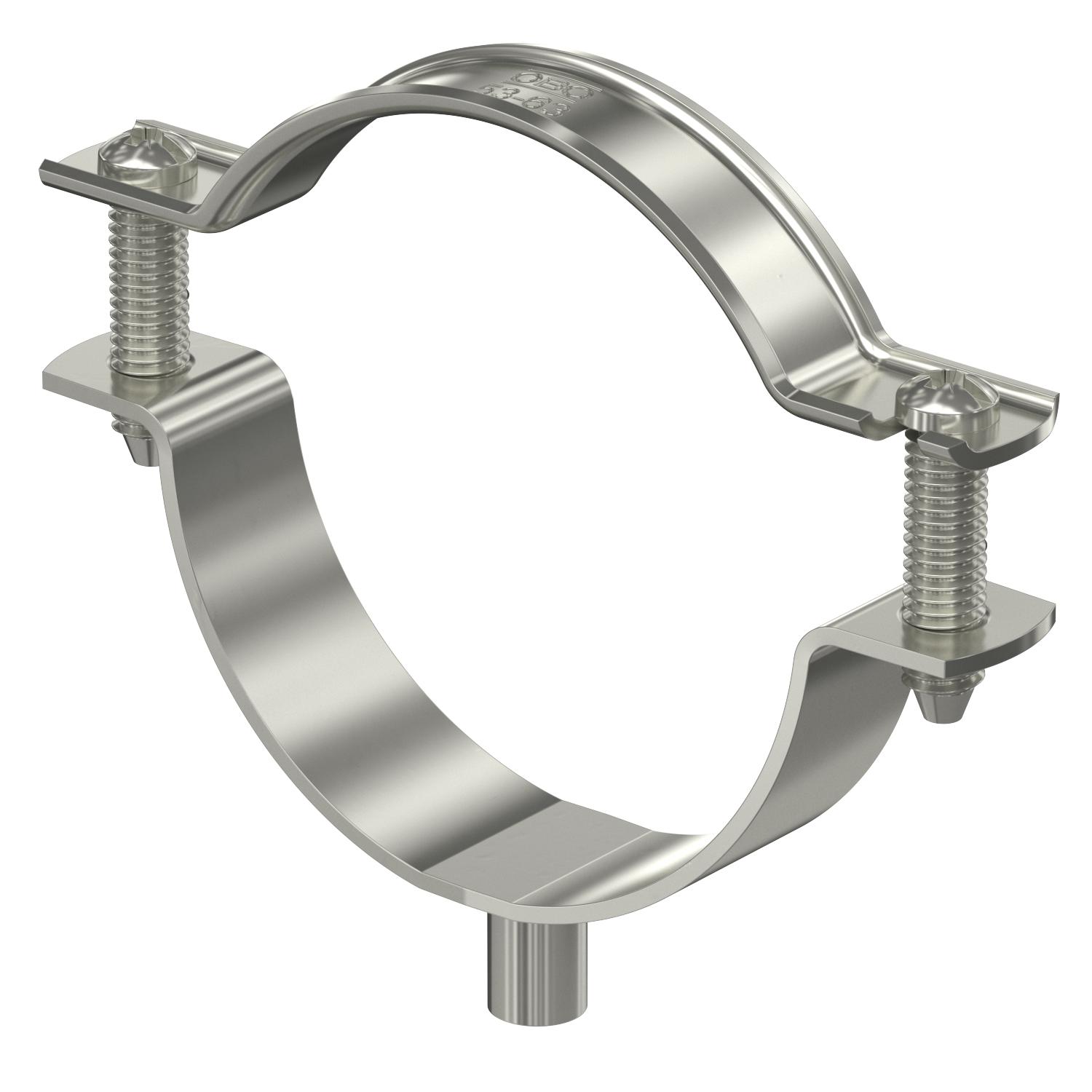

Abraçadeira distanciadora para montagem de tubos e cabos na parede, teto e chão. Com tampa de travamento automático. Fixação através de aplicação com rosca fêmea.

Aprovada para a manutenção de funções de acordo com a DIN 4102 parte 12, classes de manutenção de funções E 30 a E 90.

Dados técnicos

Dados técnicos

Apropriado para área de proteção contra incêndios	sim
Dimensão	53-63mm
Distância à parede	sim
Espessura do material	1,5 mm
Intervalo de aperto D máx.	63 mm
Intervalo de aperto D mín.	53 mm
Livre de halogéneos	sim

Material	Aço inoxidável 1.4571
Número de cabos/tubos	1
para diâmetro	53 - 63
Resistente à radiação UV	sim
Revestimento plástico	não
Tipo de fixação	Ligação roscada
Versão	fechadas

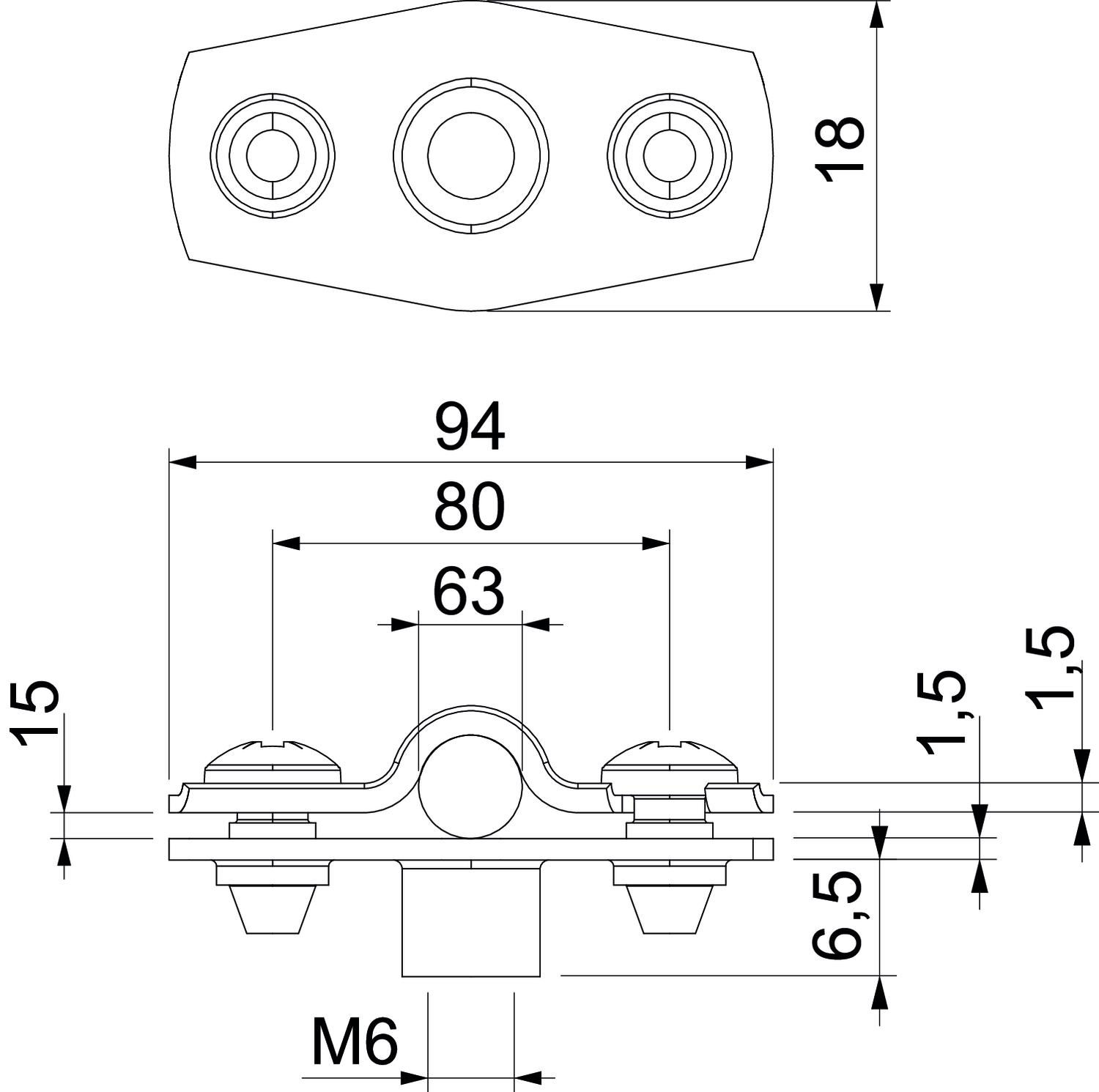

Dimensões

Medida A	94 mm
Medida B	80 mm
Medida b	18 mm
Medida D	63 mm
Medida d máx.	63 mm

Medida d mín.	53 mm
Medida H1	12 mm
Medida t1 (mm)	1,5
Medida t2 (mm)	1,5
Medida x	15 mm

Todos os tipos

Todos os tipos

Tipo	Espessura do material	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Material	Ref.	Quantidade	Qte. minima fornec.
ASG 732 6 A4	1,25 mm	5 mm	6 mm	Aço inoxidável 1.4571	1362454	Unidade	25 Unidade
ASG 732 7 A4	1,25 mm	6 mm	7 mm	Aço inoxidável 1.4571	1362456	Unidade	25 Unidade
ASG 732 8 A4	1,25 mm	7 mm	8 mm	Aço inoxidável 1.4571	1362458	Unidade	25 Unidade
ASG 732 10 A4	1,25 mm	8 mm	10 mm	Aço inoxidável 1.4571	1362460	Unidade	25 Unidade
ASG 732 12 A4	1,25 mm	10 mm	12 mm	Aço inoxidável 1.4571	1362462	Unidade	25 Unidade
ASG 732 14 A4	1,25 mm	12 mm	14 mm	Aço inoxidável 1.4571	1362464	Unidade	25 Unidade
ASG 732 17 A4	1,25 mm	14 mm	17 mm	Aço inoxidável 1.4571	1362467	Unidade	25 Unidade
ASG 732 20 A4	1,25 mm	17 mm	20 mm	Aço inoxidável 1.4571	1362469	Unidade	25 Unidade
ASG 732 25 A4	1,25 mm	20 mm	25 mm	Aço inoxidável 1.4571	1362472	Unidade	25 Unidade
ASG 732 30 A4	1,5 mm	25 mm	30 mm	Aço inoxidável 1.4571	1362474	Unidade	20 Unidade
ASG 732 36 A4	1,5 mm	30 mm	36 mm	Aço inoxidável 1.4571	1362478	Unidade	20 Unidade
ASG 732 44 A4	1,5 mm	36 mm	44 mm	Aço inoxidável 1.4571	1362482	Unidade	20 Unidade
ASG 732 53 A4	1,5 mm	44 mm	53 mm	Aço inoxidável 1.4571	1362486	Unidade	20 Unidade
ASG 732 63 A4	1,5 mm	53 mm	63 mm	Aço inoxidável 1.4571	1362489	Unidade	20 Unidade
