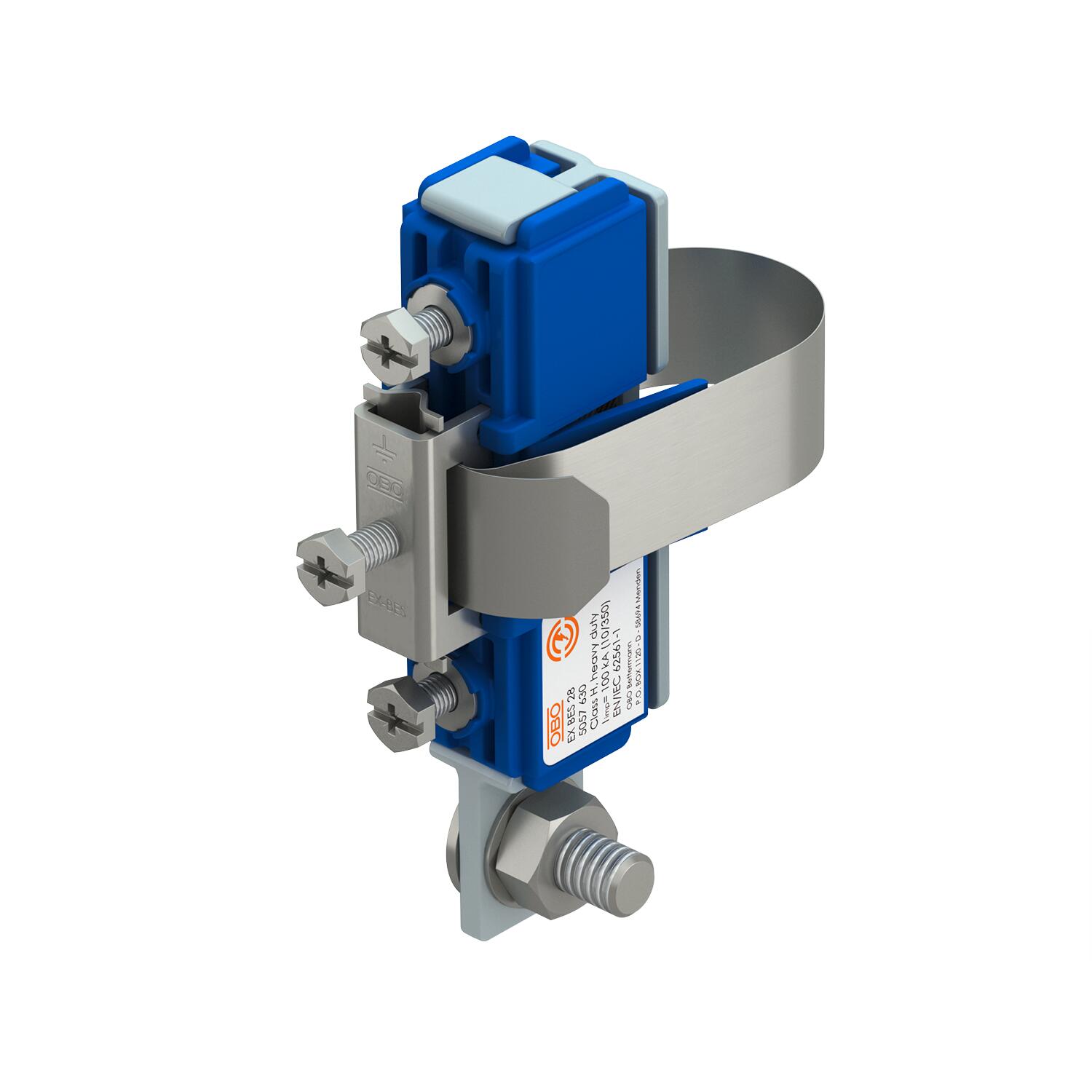

Abraçadeira de terra para zona EX 1/21, 2/22
Ref. 5057630 | EAN 4012196672813
- Descrição do produto
-
Descrição do produtoPara a compensação de potencial/proteção isenta de faíscas, de acordo com a VDE 0100-410/-540, assim como proteção contra descargas atmosféricas e compensação de potencial de acordo com a VDE 0185-305 (IEC 62305) em instalações conforme a VDE 0165-1 (IEC/EN 60079-14).

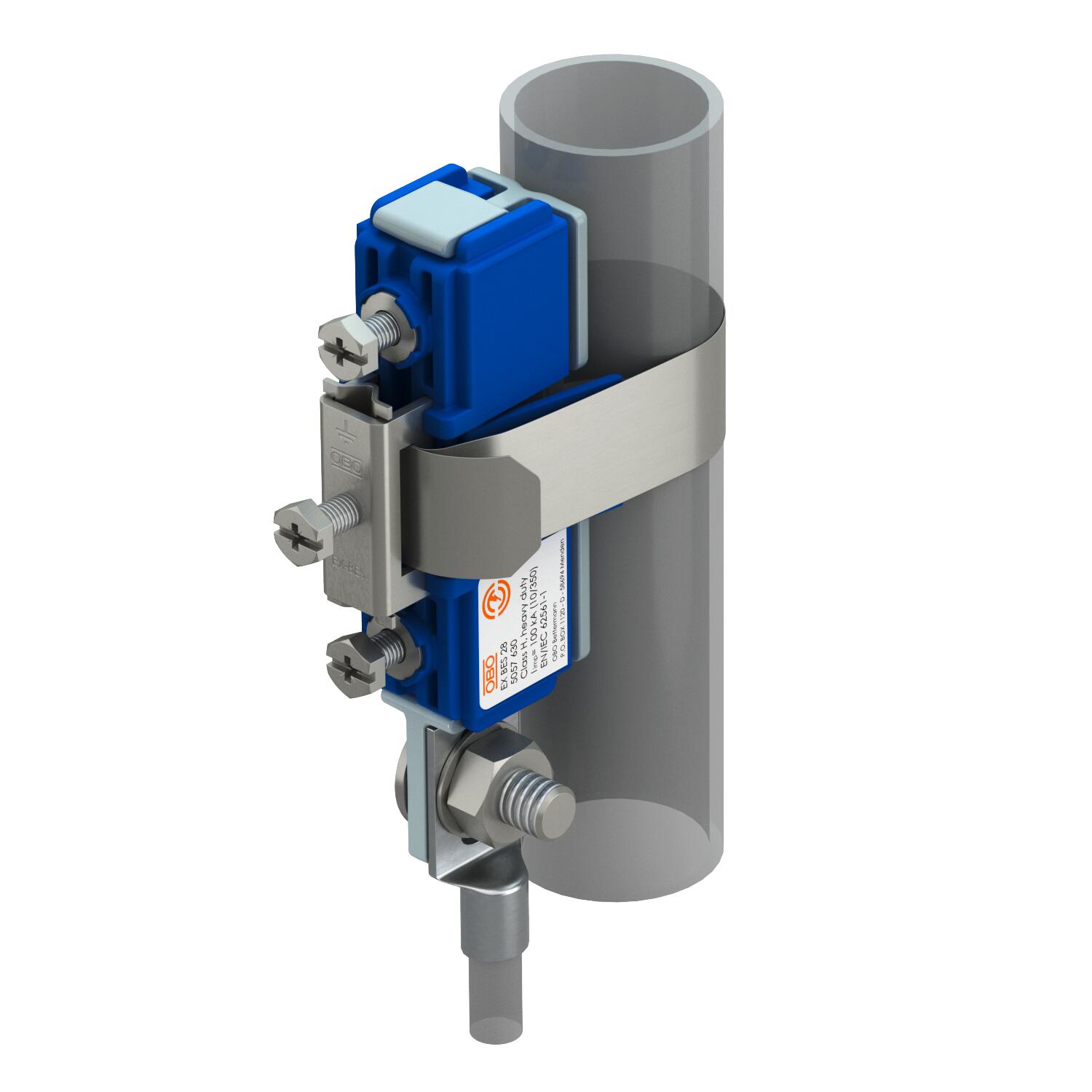

• Para tubos com diâmetro externo de 6-500 mm
• Utilização nas áreas potencialmente explosivas Zona Ex 1 e 2/21 e 22
• Testada de acordo com o grupo de explosão IIC
• Classe de capacidade de carga de corrente de raio H (100 kA) conforme a VDE 0185-561-1 (IEC/EN 62561-1)
• Tampa de plástico livre de halogéneos e com estabilização de UV
• Bloqueio dos parafusos contra autoafrouxamento conforme a VDE 0185-305-3 suplemento 2
• Indicado para aplicações no interior e no exterior
-
- Dados técnicos
-
Dados técnicos

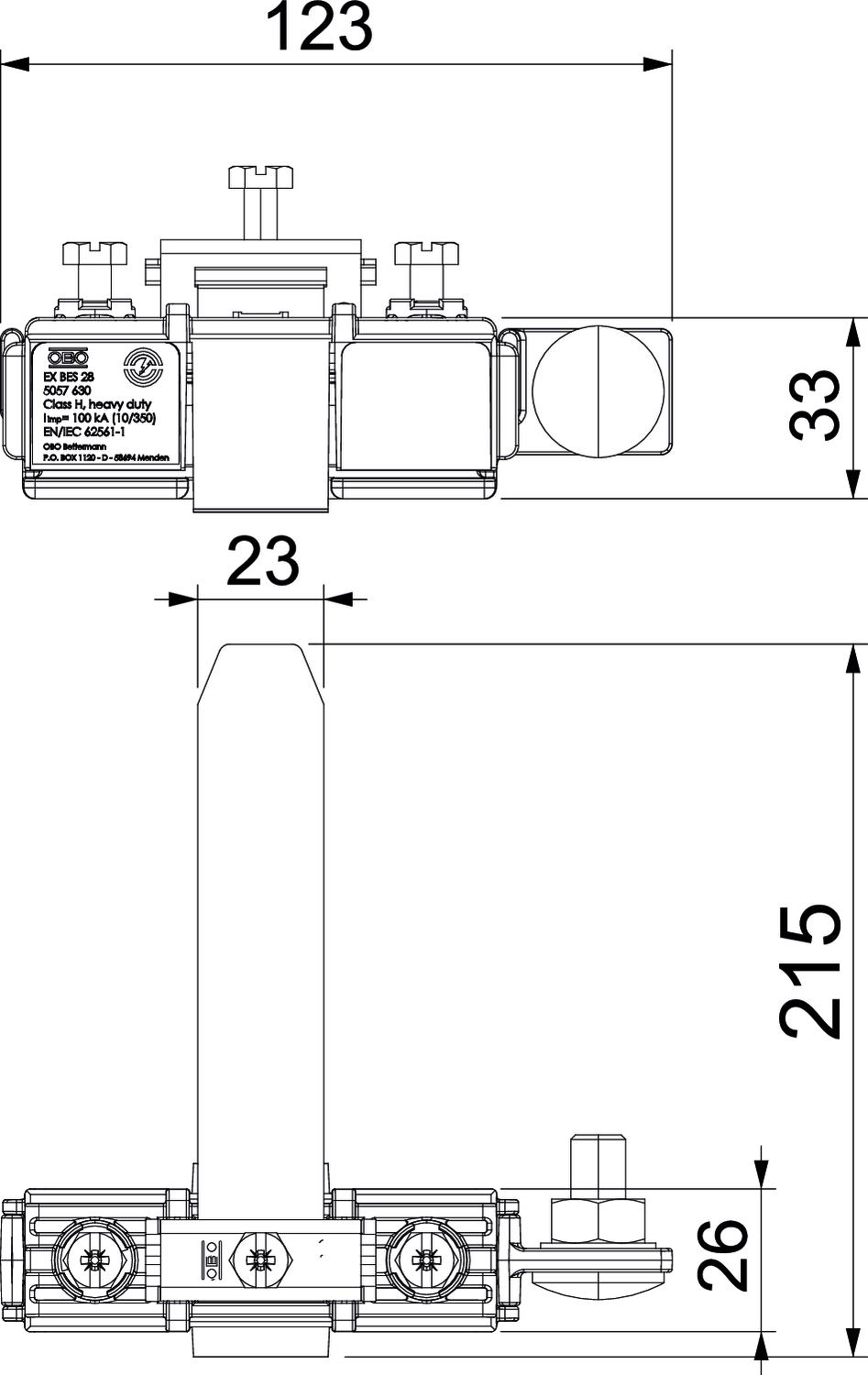

Capacidade de carga da corrente de raio H/100 kA Dimensão 28mm Medida L 215 mm Número do condutor 2 para diâmetro de tubo máx. 28 mm para diâmetro de tubo mín. 6 mm Secção transversal do cabo a ligar máx. 78 mm² Secção transversal do cabo a ligar mín. 16 mm² - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Ponta pré-tensora para abraçadeiras em banda
927 BES VSW 25 A 5057694 1 Unidade - Downloads
-
