Abraçadeira de ligação à terra tipo 950 50 | 2 | 15,5 | 17,5

Abraçadeira de ligação à terra tipo 950

Ref. 5050057 | EAN 4012195386179

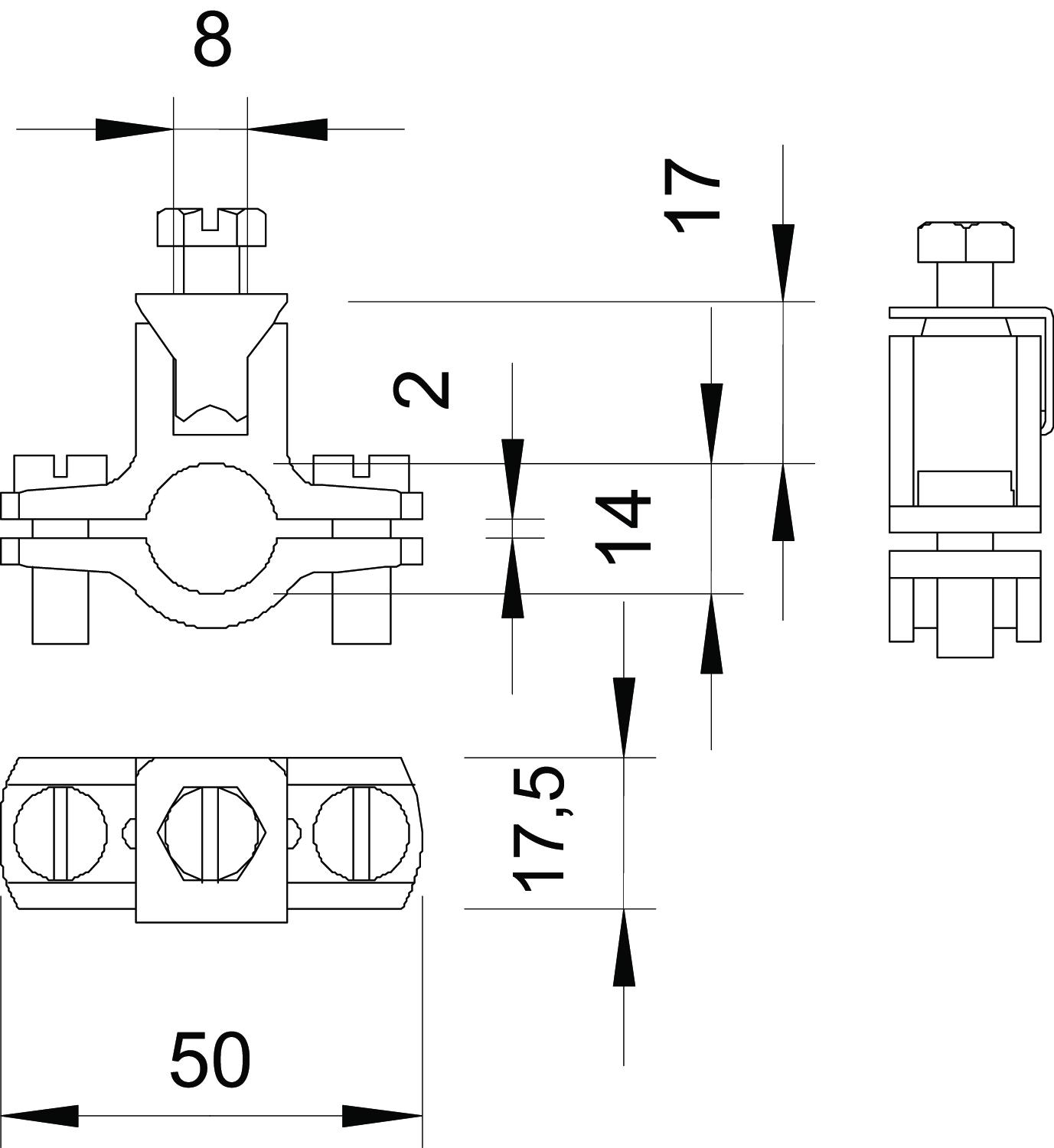

Ref. / Tipo

Medida A

Medida X

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Descrição do produto

Descrição do produto

• para tubos Ø 1/4 - 2 polegadas

• possibilidades de ligação: condutores até 35 mm² ou condutores redondos até Ø 6 mm

• com grampo de pressão imperdível, 2 parafusos cabeça cilíndrica M6 x 16 e 1 parafuso sextavado M6 x 16 em aço eletrozincado, parte superior e inferior da abraçadeira em zinco fundido sob pressão

Dados técnicos

Dados técnicos

Dimensão	3/8"
Intervalo de aperto D	3/8
Intervalo de aperto D máx.	17,5 mm
Intervalo de aperto D mín.	15,5 mm
Material	Zinco fundido sobre pressão
Medida A	50 mm

Medida D	17,5 mm
Medida X	2 mm
Número do condutor	1
Secção transversal do cabo a ligar máx.	35 mm²
Superfície	eletrogalvanizado

Todos os tipos

Todos os tipos

Tipo	Medida A	Medida X	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Ref.	Quantidade	Qte. minima fornec.
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Unidade	10 Unidade
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Unidade	10 Unidade
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Unidade	10 Unidade
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Unidade	10 Unidade
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Unidade	10 Unidade
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Unidade	10 Unidade
950 Z 1 1/2	84 mm	3 mm	46,5 mm	49,5 mm	5050154	Unidade	10 Unidade
950 Z 1 3/4	88 mm	3 mm	51 mm	54 mm	5050170	Unidade	10 Unidade
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Unidade	10 Unidade
