Abraçadeira BBS tipo U simples, placa de pressão metálica, FT
Ref. 1186562 | EAN 4012196850143
- Descrição do produto
-

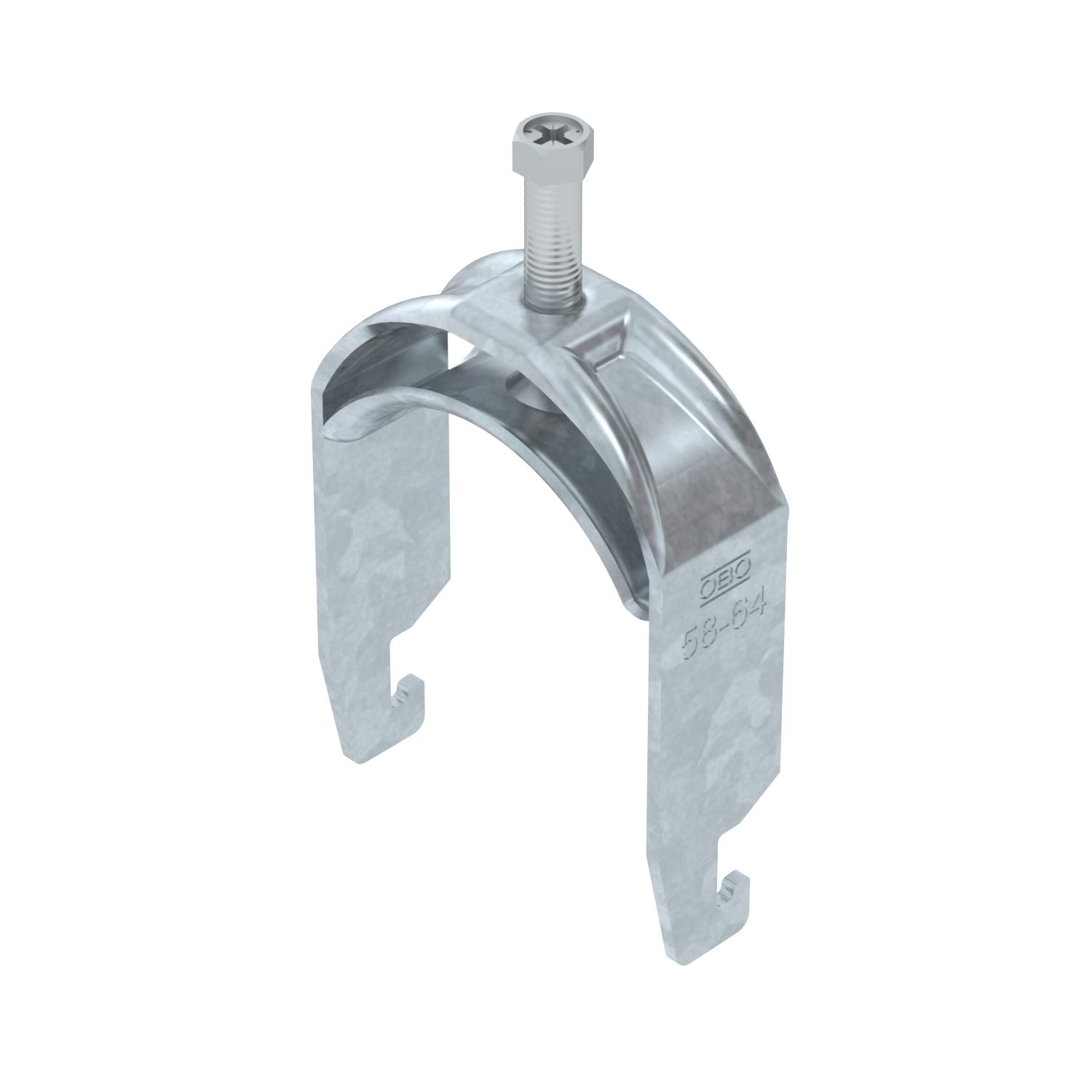

Descrição do produtoAbraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

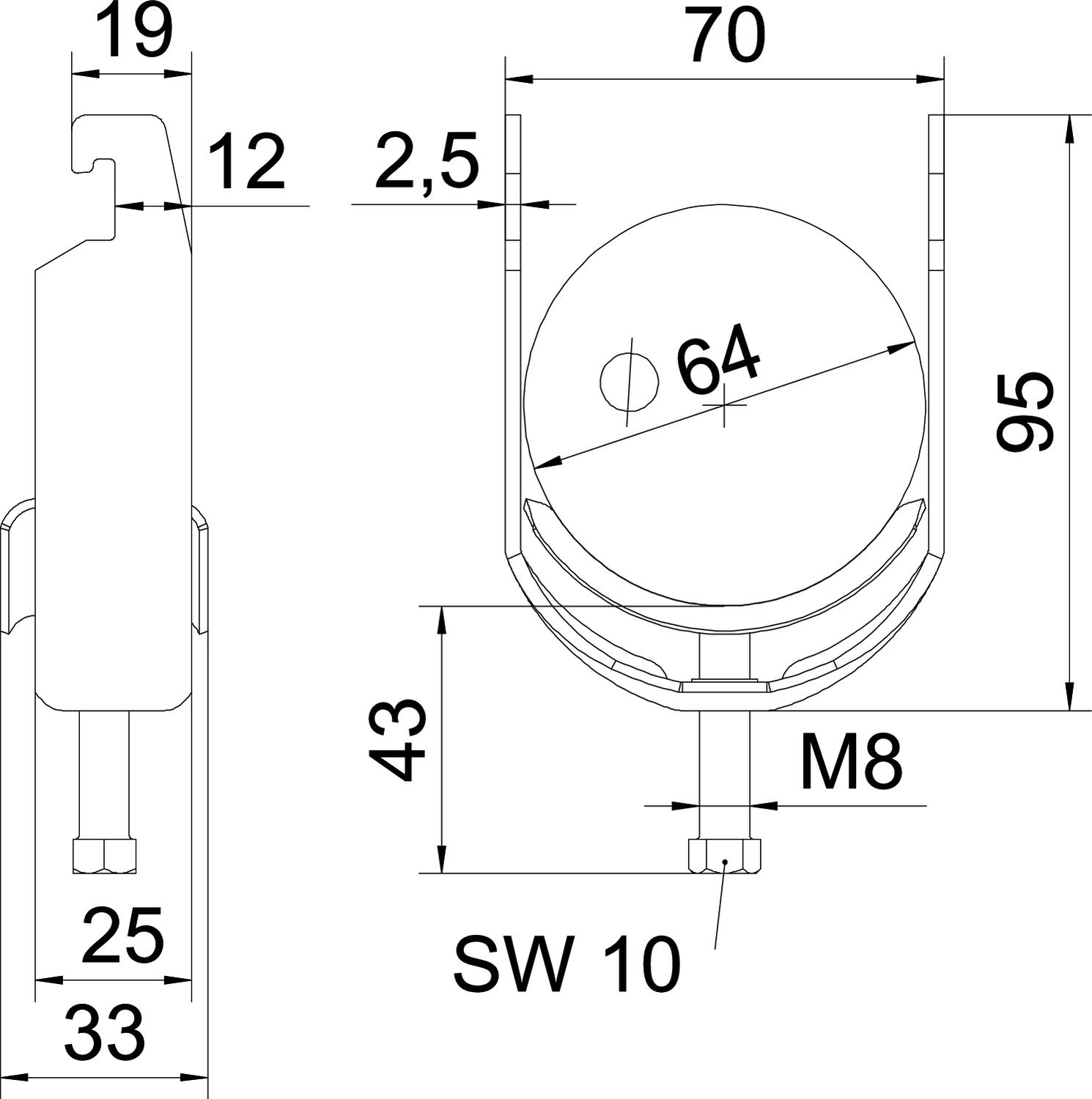

Altura 95 mm Com contraplaca não Com placa metálica sim Comprimento 25 mm Comprimento exterior 33 mm Dimensão 58-64mm Espessura das chapas 2,5 mm Funktionsgaranti sim Intervalo de aperto D máx. 64 mm Intervalo de aperto D mín. 58 mm Largura 70 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 5 Nm Medida A 25 mm Medida B 70 mm Medida C 33 mm Medida G (mm) M8 Medida H 95 mm Medida L 43 mm Medida t 2,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 64 mm para diâmetro de tubo mín. 58 mm para perfil com rasgo (com intervalo) máx. 22 mm para perfil com rasgo (com intervalo) mín. 18 mm Pegada de CO₂ (GWP) do berço ao portão 0,3193 kg CO₂e / 1 Peça Rosca M8 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-U1-M-64 FT / 1186562 , 0.22MB , pdfNotas explicativas Das neue Bügelschellenportfolio , 3.14MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-U1-M-64 FT / 1186562 , 0.18MB , pdfREACH Declaração de conformidade BS-U1-M-64 FT / 1186562 , 0.12MB , pdfRoHS Declaração de conformidade BS-U1-M-64 FT / 1186562 , 0.12MB , pdfParecer de especialista Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfInstruções de montagem Bügelschelle U-Fuß Metall , 2.86MB , pdf
