Abraçadeira BBS tipo U simples, placa de pressão metálica, FT 22 | 28 | 3
morepic-1 morepic-2

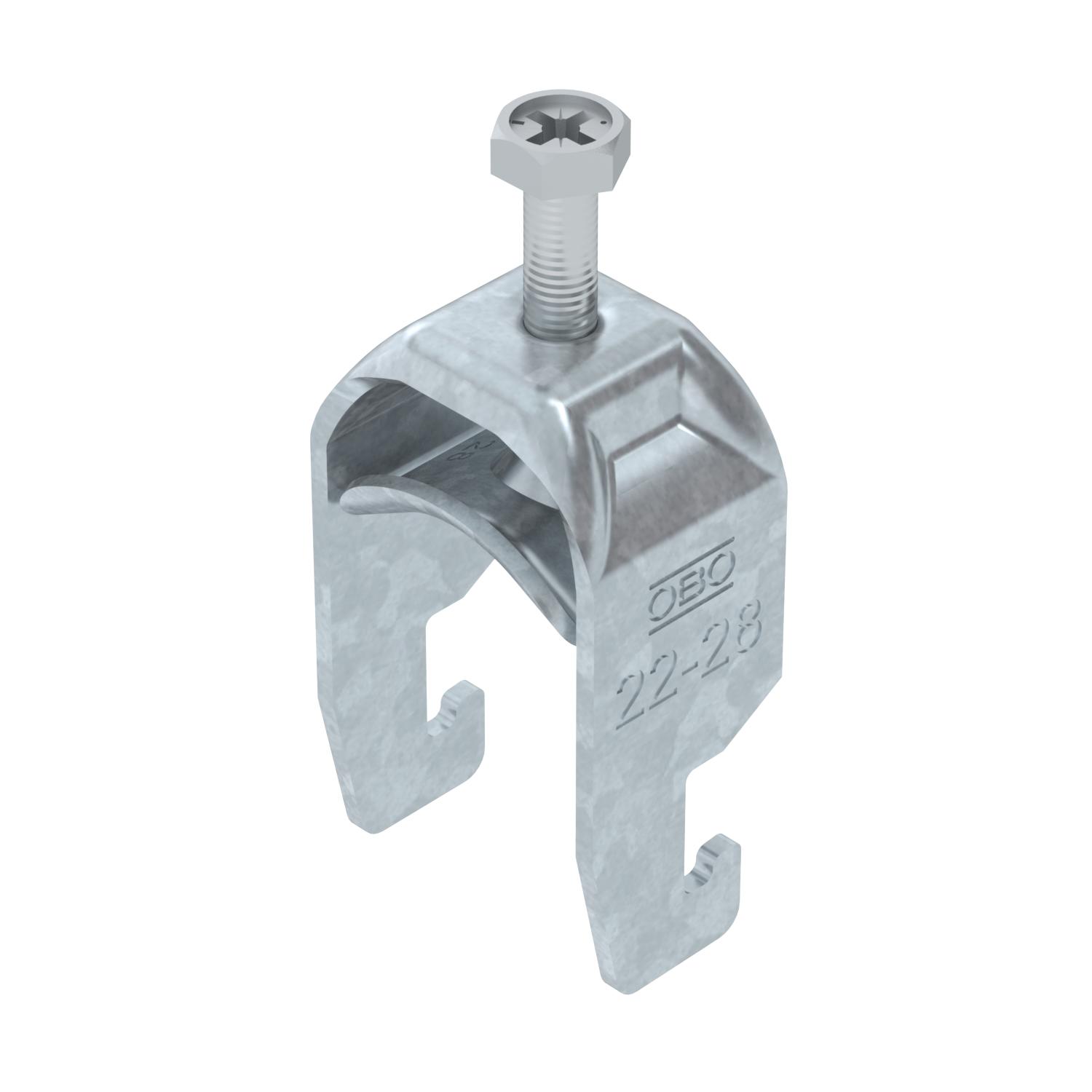

Abraçadeira BBS tipo U simples, placa de pressão metálica, FT

Ref. 1186522 | EAN 4012196849901

Descrição do produto
Descrição do produto
Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E90
Dados técnicos

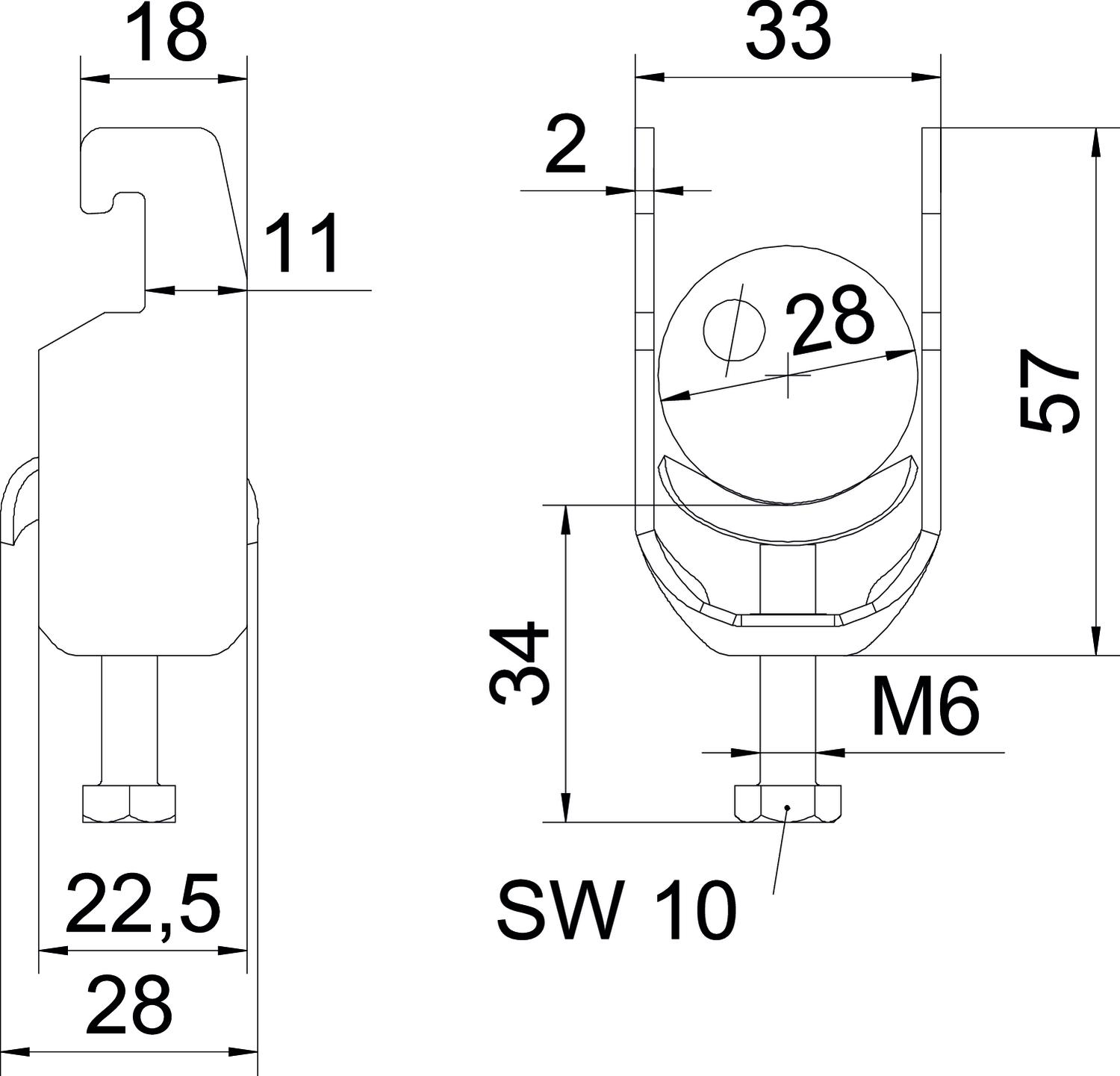

Dimensões

Altura 57 mm
Com contraplaca não
Com placa metálica sim
Comprimento 22,5 mm
Comprimento exterior 28 mm
Dimensão 22-28mm
Espessura das chapas 2 mm
Funktionsgaranti sim
Intervalo de aperto D máx. 28 mm
Intervalo de aperto D mín. 22 mm
Largura 33 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço
Material adicional Aço
Material da cuba Aço
Máx. Binário de aperto 3 Nm
Medida A 22,5 mm
Medida B 33 mm
Medida C 28 mm
Medida G (mm) M6
Medida H 57 mm
Medida L 34 mm
Medida t 2 mm
Número de cabos/tubos 1
para diâmetro de tubo máx. 28 mm
para diâmetro de tubo mín. 22 mm
para perfil com rasgo (com intervalo) máx. 22 mm
para perfil com rasgo (com intervalo) mín. 18 mm
Pegada de CO₂ (GWP) do berço ao portão 0,1289 kg CO₂e / 1 Peça
Rosca M6
Superfície Galvanizado por imersão a quente após maquinação
Superfície adicional galvanizado a quente por centrifugação
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
100 Unidade
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
100 Unidade
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
100 Unidade
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
100 Unidade
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
100 Unidade
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
100 Unidade
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
100 Unidade
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
100 Unidade
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
100 Unidade
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
100 Unidade
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
50 Unidade
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
25 Unidade
BS-U1-M-82 FT 76 mm 82 mm 5 Nm 1186582
25 Unidade
BS-U1-M-90 FT 82 mm 90 mm 5 Nm 1186589
25 Unidade
BS-U1-M-100 FT 90 mm 100 mm 5 Nm 1186597
25 Unidade
