Abraçadeira BBS tipo U simples, placa de pressão em plástico, FT 8 | 12 | 3

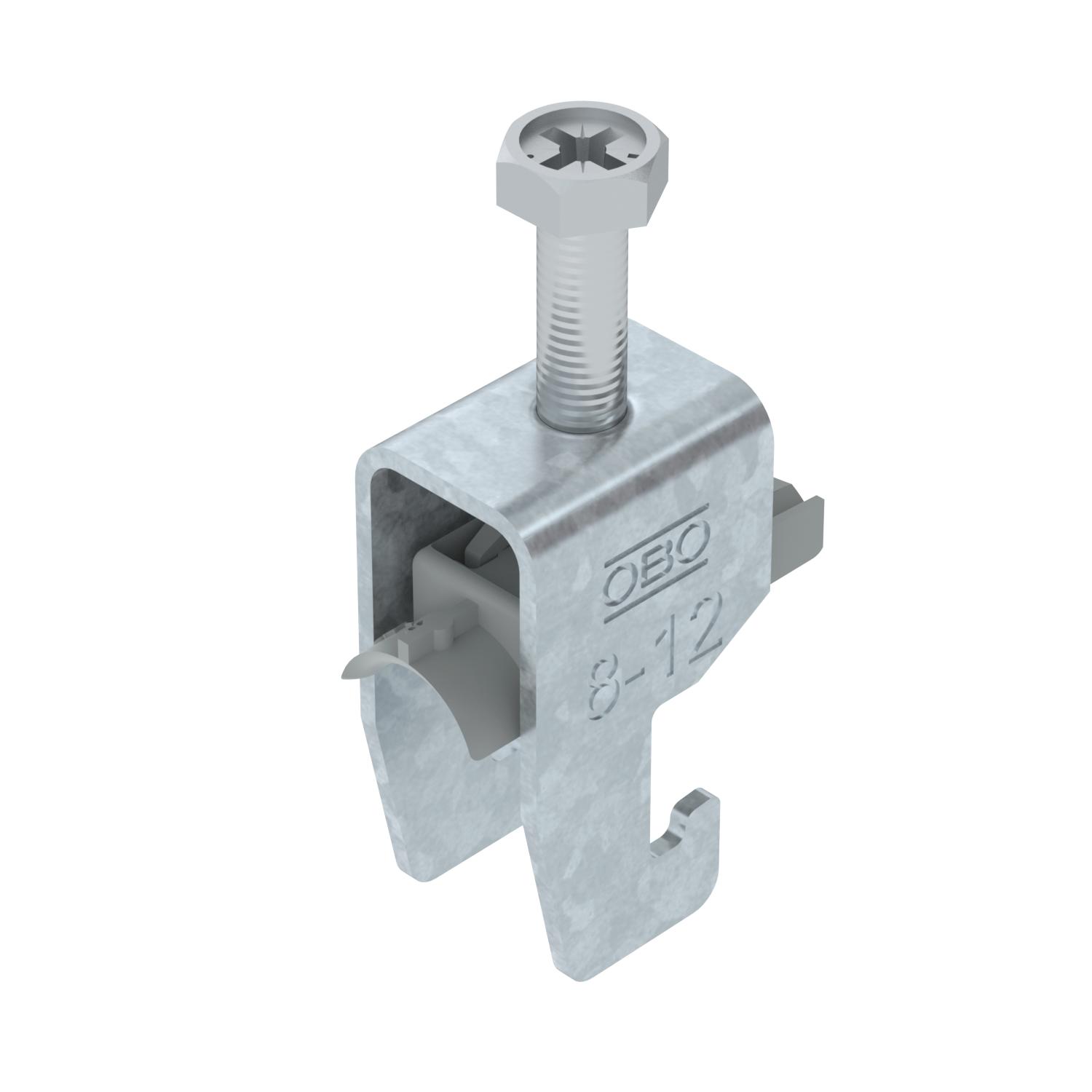

Abraçadeira BBS tipo U simples, placa de pressão em plástico, FT

Ref. 1186702 | EAN 4012196850730

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.

Dados técnicos

Dimensões

Altura	40 mm
Com contraplaca	não
Com placa de plástico	sim
Comprimento	22,5 mm
Comprimento exterior	34 mm
Dimensão	08-12mm
Espessura das chapas	1,5 mm
Intervalo de aperto D máx.	12 mm
Intervalo de aperto D mín.	8 mm
Largura	17 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Plástico
Máx. Binário de aperto	3 Nm
Medida A	22,5 mm

Medida B	17 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	40 mm
Medida L	35 mm
Medida t	1,5 mm
Número de cabos/tubos	1
para diâmetro de tubo máx.	12 mm
para diâmetro de tubo mín.	8 mm
para perfil com rasgo (com intervalo) máx.	22 mm
para perfil com rasgo (com intervalo) mín.	18 mm
Pegada de CO₂ (GWP) do berço ao portão	0,275 kg CO₂e / 1 Peça
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Unidade	100 Unidade
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Unidade	100 Unidade
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Unidade	100 Unidade
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Unidade	100 Unidade
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Unidade	100 Unidade
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Unidade	100 Unidade
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Unidade	100 Unidade
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Unidade	100 Unidade
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Unidade	100 Unidade
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Unidade	100 Unidade
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Unidade	50 Unidade
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Unidade	25 Unidade
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Unidade	25 Unidade
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Unidade	25 Unidade
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Unidade	25 Unidade
