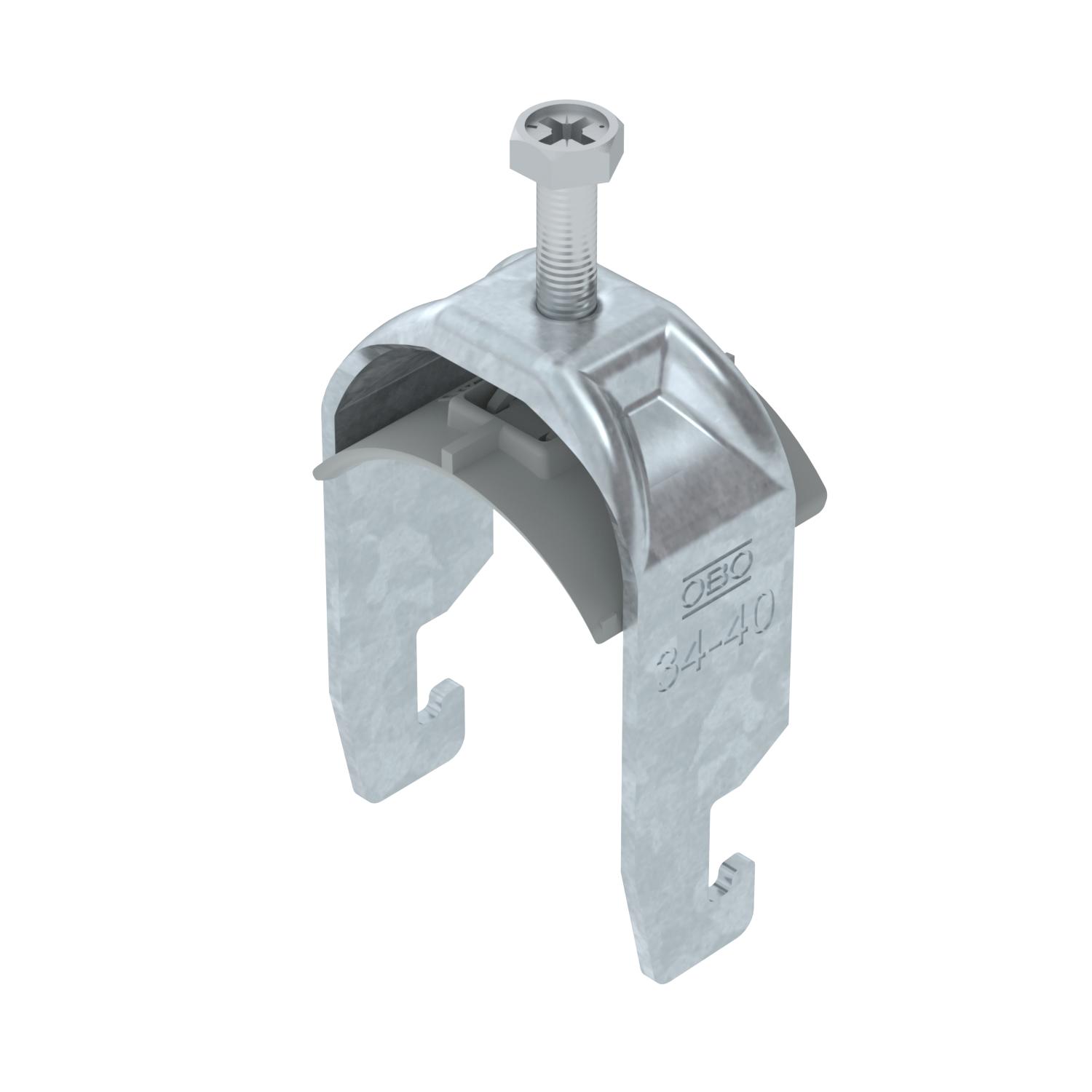

Abraçadeira BBS tipo U simples, placa de pressão em plástico, FT 34 | 40 | 3

Abraçadeira BBS tipo U simples, placa de pressão em plástico, FT

Ref. 1186736 | EAN 4012196850969

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.

Dados técnicos

Dimensões

Altura	70 mm
Com contraplaca	não
Com placa de plástico	sim
Comprimento	22,5 mm
Comprimento exterior	34 mm
Dimensão	34-40mm
Espessura das chapas	2 mm
Intervalo de aperto D máx.	40 mm
Intervalo de aperto D mín.	34 mm
Largura	45 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Plástico
Máx. Binário de aperto	3 Nm
Medida A	22,5 mm

Medida B	45 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	70 mm
Medida L	35 mm
Medida t	2 mm
Número de cabos/tubos	1
para diâmetro de tubo máx.	40 mm
para diâmetro de tubo mín.	34 mm
para perfil com rasgo (com intervalo) máx.	22 mm
para perfil com rasgo (com intervalo) mín.	18 mm
Pegada de CO₂ (GWP) do berço ao portão	0,076 kg CO₂e / 1 Peça
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Unidade	100 Unidade
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Unidade	100 Unidade
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Unidade	100 Unidade
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Unidade	100 Unidade
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Unidade	100 Unidade
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Unidade	100 Unidade
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Unidade	100 Unidade
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Unidade	100 Unidade
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Unidade	100 Unidade
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Unidade	100 Unidade
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Unidade	50 Unidade
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Unidade	25 Unidade
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Unidade	25 Unidade
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Unidade	25 Unidade
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Unidade	25 Unidade
