- Descrição do produto
-
Descrição do produto

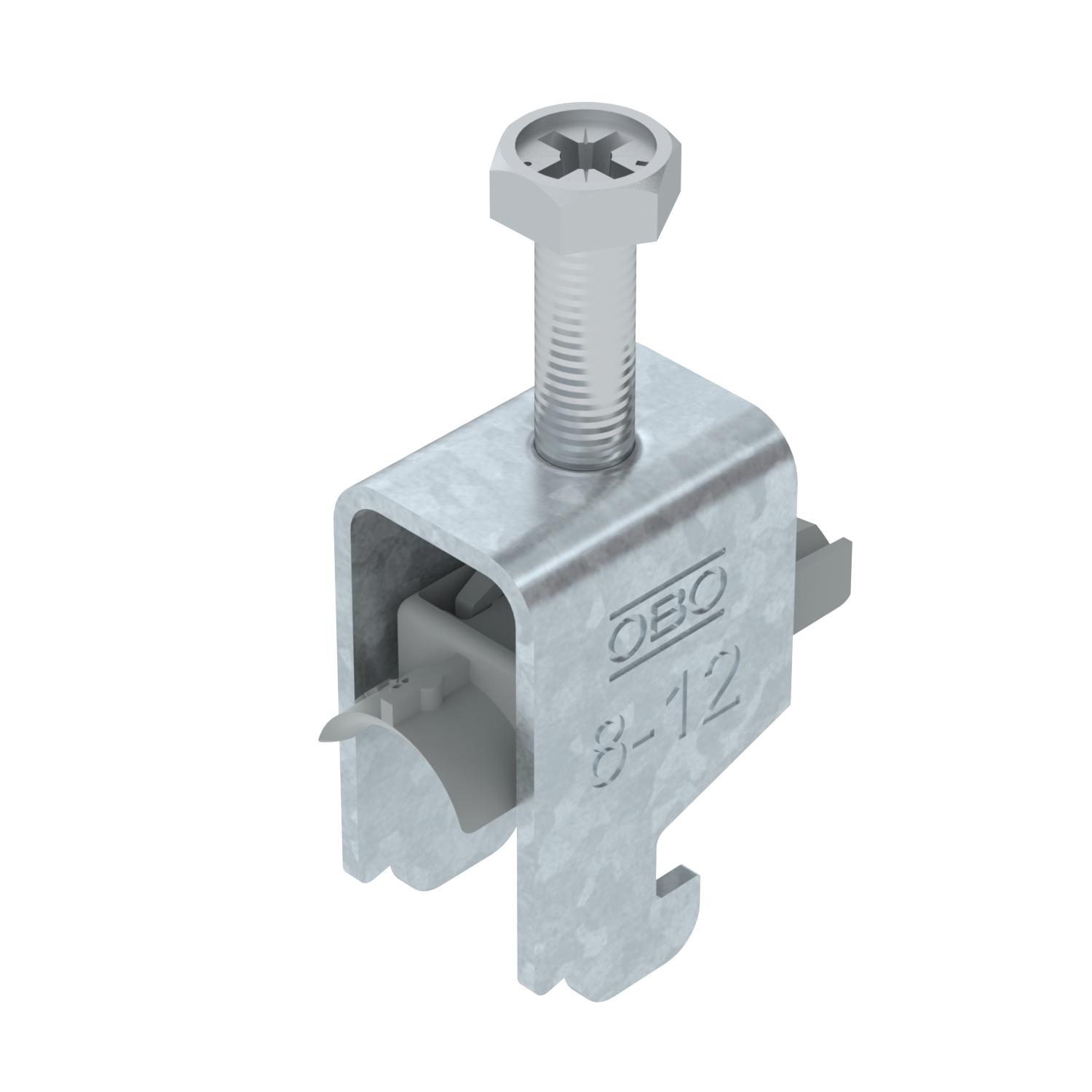

Abraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dados técnicos
Com contraplaca não Com placa de plástico sim Comprimento exterior 34 mm Dimensão 08-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Plástico Máx. Binário de aperto 3 Nm Número de cabos/tubos 1 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Qualidade do material da cuba Polipropileno Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil Dimensões

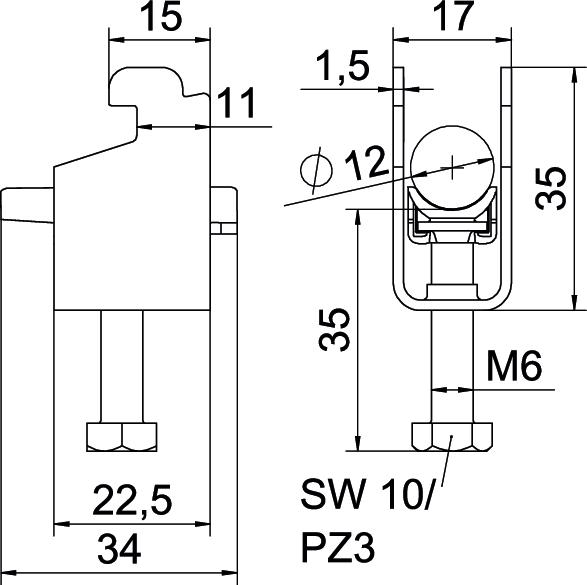

Altura 35 mm Comprimento 22,5 mm Largura 17 mm Medida A 22,5 mm Medida B 17 mm Medida C 34 mm Medida G (mm) M6 Medida H 35 mm Medida L 35 mm Medida t 1,5 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-N1-K-12 FT / 1187202 , 0.21MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade BS-N1-K-12 FT / 1187202 , 0.18MB , pdfREACH Declaração de conformidade BS-N1-K-12 FT / 1187202 , 0.12MB , pdfRoHS Declaração de conformidade BS-N1-K-12 FT / 1187202 , 0.12MB , pdfInstruções de montagem Bügelschelle N-Fuß Kunststoff , 3.10MB , pdf
