- Descrição do produto
-
Descrição do produto

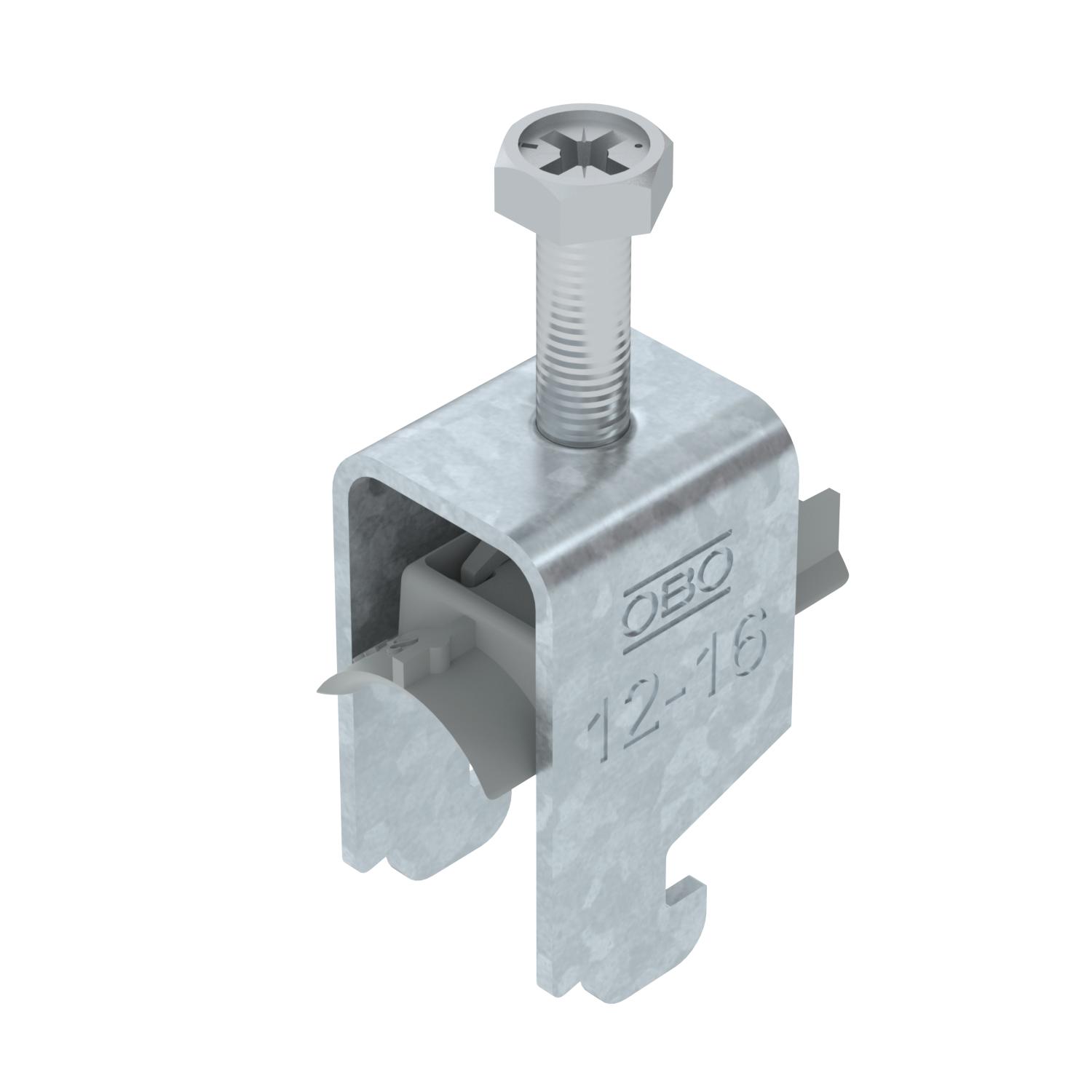

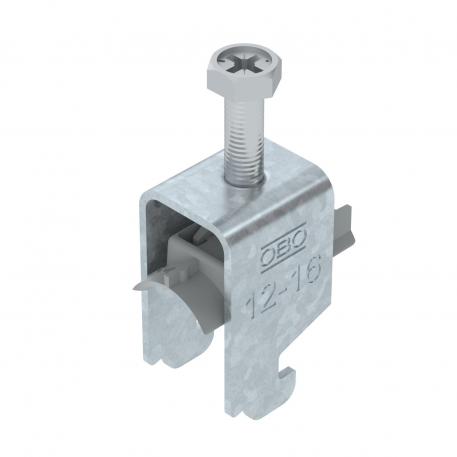

Abraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
- Dados técnicos
-
Dados técnicos
Com contraplaca não Com placa de plástico sim Comprimento exterior 34 mm Dimensão 12-16mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 16 mm Intervalo de aperto D mín. 12 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Plástico Máx. Binário de aperto 3 Nm Número de cabos/tubos 1 para diâmetro de tubo máx. 16 mm para diâmetro de tubo mín. 12 mm para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Qualidade do material da cuba Polipropileno Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil Dimensões

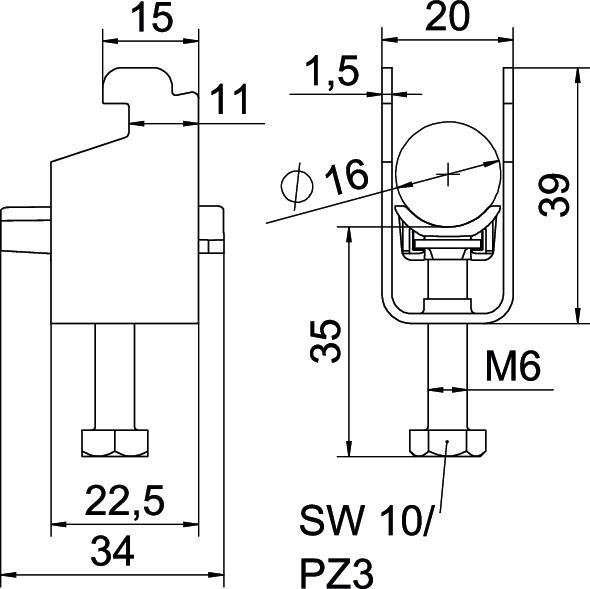

Altura 39 mm Comprimento 22,5 mm Largura 20 mm Medida A 22,5 mm Medida B 20 mm Medida C 34 mm Medida G (mm) M6 Medida H 39 mm Medida L 35 mm Medida t 1,5 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-N1-K-16 FT / 1187208 , 0.19MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade BS-N1-K-16 FT / 1187208 , 0.18MB , pdfREACH Declaração de conformidade BS-N1-K-16 FT / 1187208 , 0.12MB , pdfRoHS Declaração de conformidade BS-N1-K-16 FT / 1187208 , 0.12MB , pdfInstruções de montagem Bügelschelle N-Fuß Kunststoff , 3.10MB , pdf
