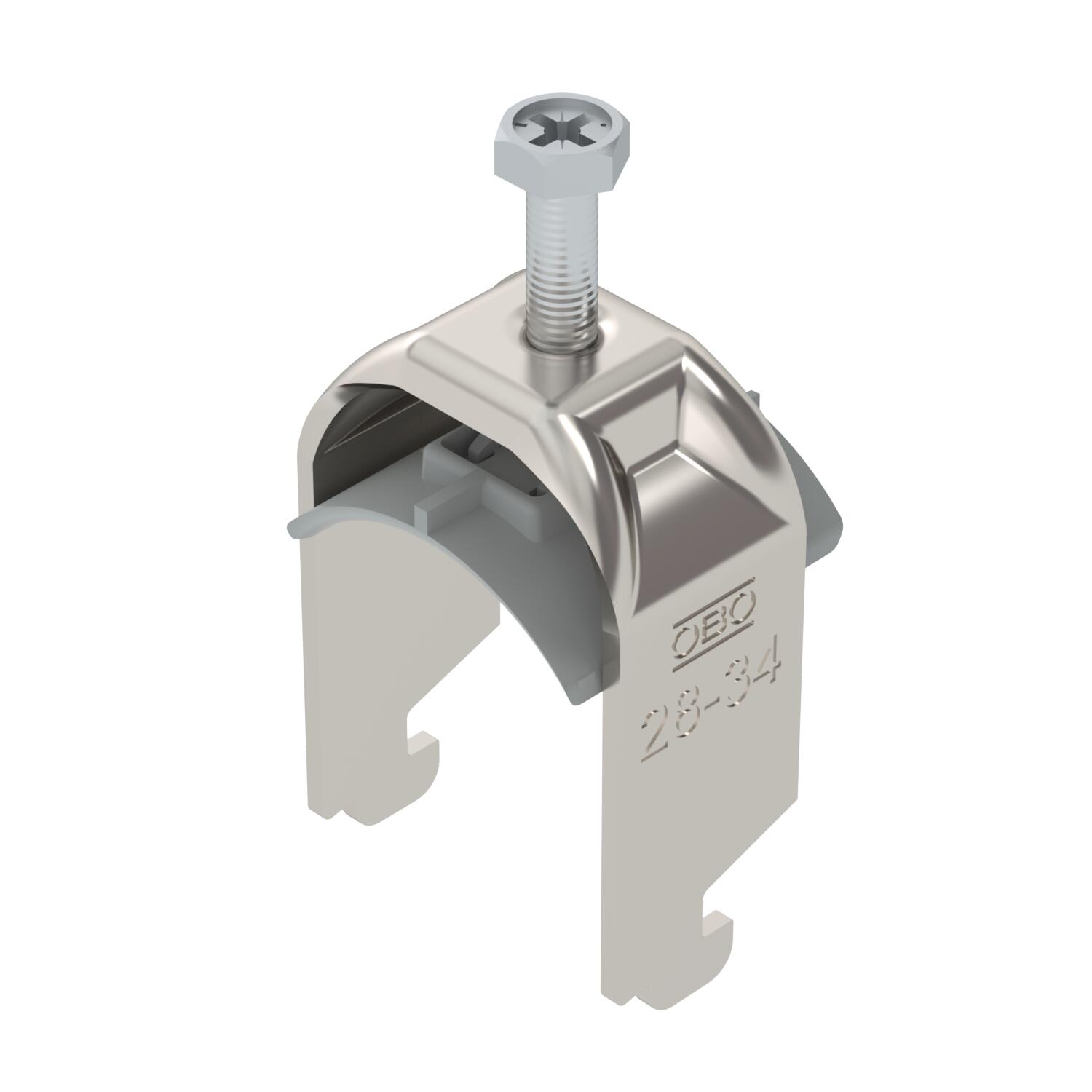

Abraçadeira BBS tipo N simples, placa de pressão em plástico, A2
Ref. 1188126 | EAN 4012196869084
- Descrição do produto
-
Descrição do produto
Abraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

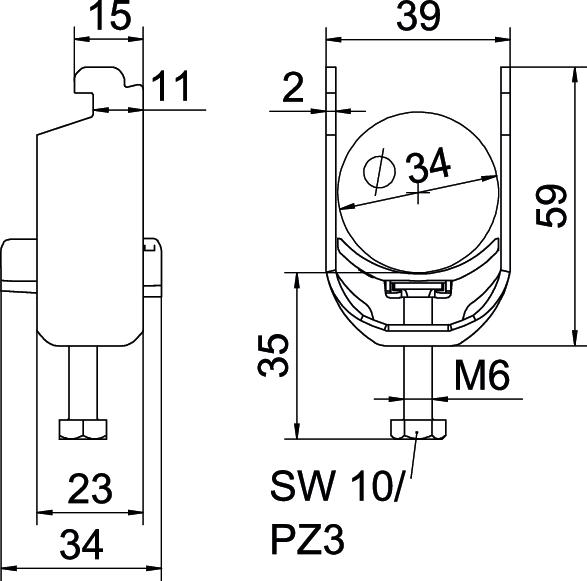

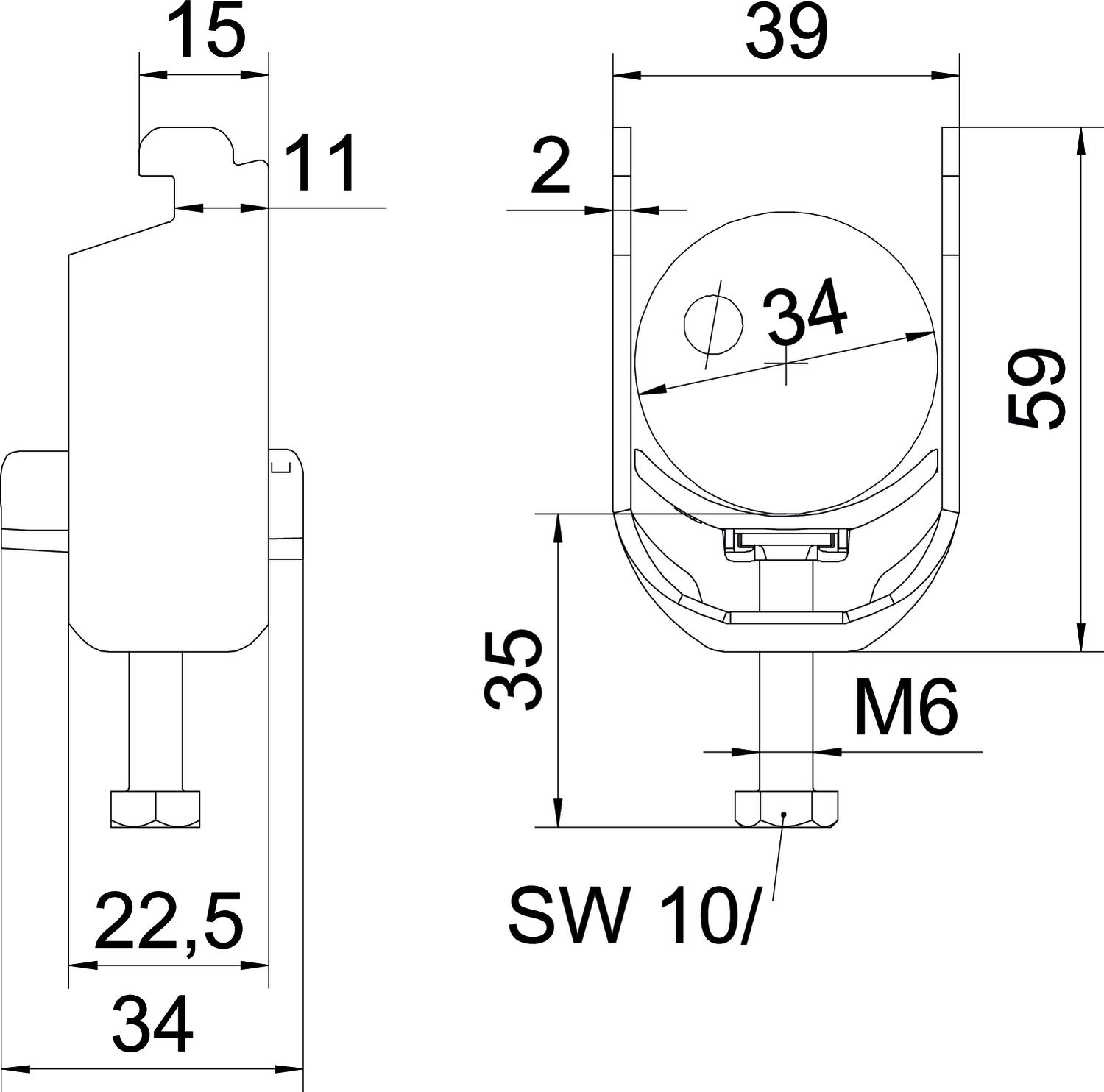

Dimensões
Altura 59 mm Com contraplaca não Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 28-34mm Espessura das chapas 2 mm Intervalo de aperto D máx. 34 mm Intervalo de aperto D mín. 28 mm Largura 39 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Material da cuba Plástico Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 39 mm Medida C 34 mm Medida G (mm) M6 Medida H 59 mm Medida L 35 mm Medida t 2 mm Número de cabos/tubos 1 para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Qualidade do material da cuba Polipropileno Rosca M6 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
