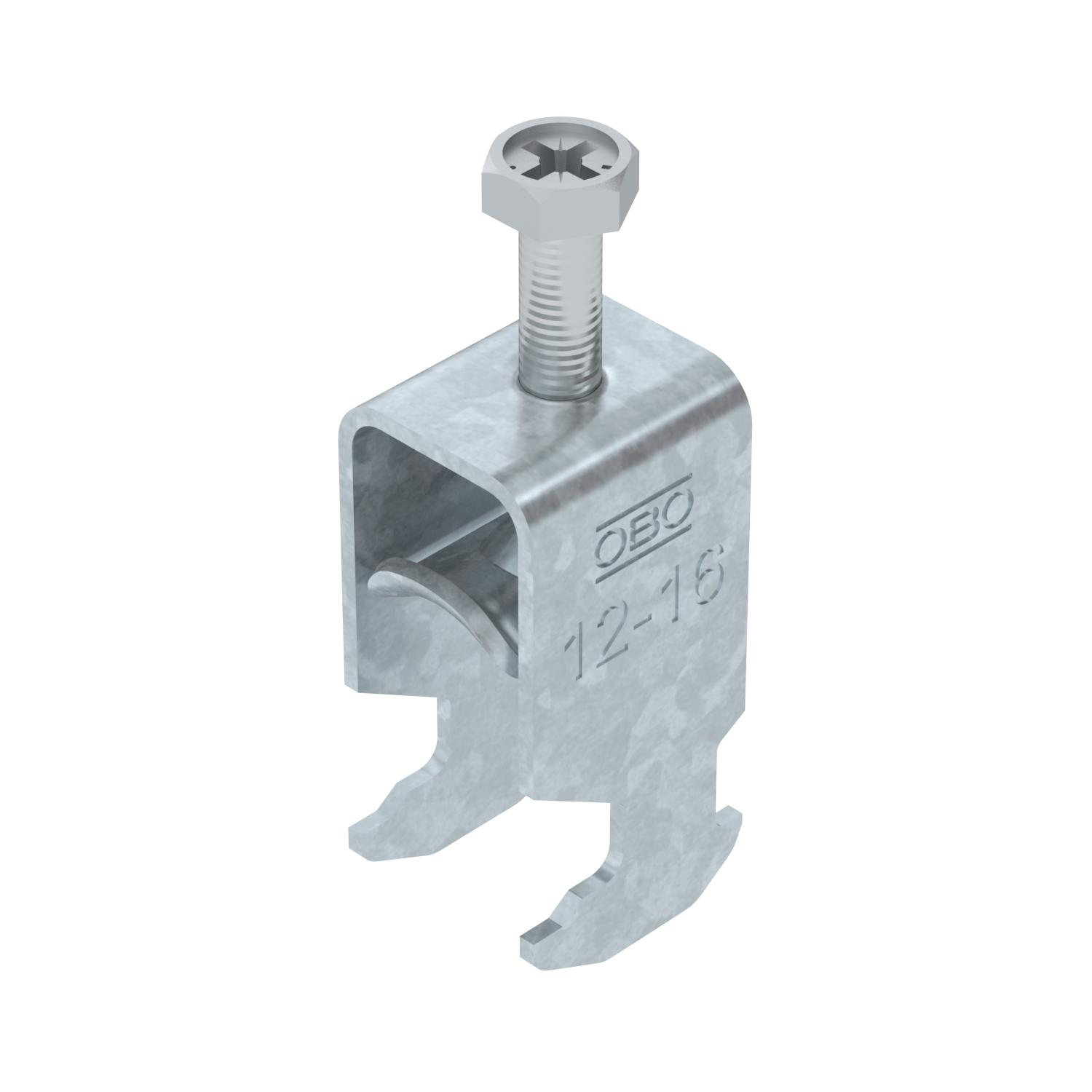

Abraçadeira BBS tipo H simples, placa de pressão metálica, FT 12 | 16 | 3

Abraçadeira BBS tipo H simples, placa de pressão metálica, FT

Ref. 1186009 | EAN 4012196848553

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. A contraplaca terá que ser encomendada em separado.

Dados técnicos

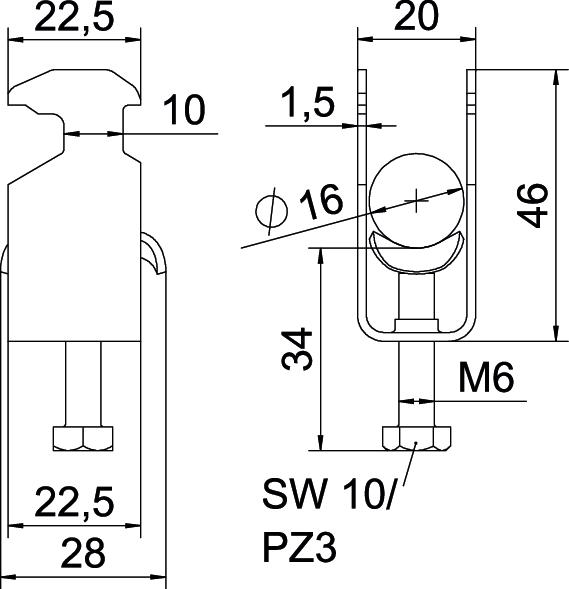

Dimensões

Altura	46 mm
Com contraplaca	não
Com placa de plástico	não
Com placa metálica	sim
Comprimento	22,5 mm
Comprimento exterior	28 mm
Dimensão	12-16mm
Espessura das chapas	1,5 mm
Funktionsgaranti	sim
Intervalo de aperto D máx.	16 mm
Intervalo de aperto D mín.	12 mm
Largura	20 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Aço
Máx. Binário de aperto	3 Nm

Medida A	22,5 mm
Medida B	20 mm
Medida C	28 mm
Medida G (mm)	M6
Medida H	46 mm
Medida L	34 mm
Medida t	1,5 mm
Número de cabos/tubos	1
para diâmetro de tubo máx.	16 mm
para diâmetro de tubo mín.	12 mm
para perfil com rasgo (com intervalo) máx.	17 mm
para perfil com rasgo (com intervalo) mín.	16 mm
Pegada de CO₂ (GWP) do berço ao portão	1,355 kg CO₂e / 1 Peça
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Unidade	100 Unidade
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Unidade	100 Unidade
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Unidade	100 Unidade
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Unidade	100 Unidade
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Unidade	100 Unidade
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Unidade	100 Unidade
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Unidade	100 Unidade
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Unidade	100 Unidade
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Unidade	100 Unidade
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Unidade	100 Unidade
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Unidade	50 Unidade
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Unidade	25 Unidade
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Unidade	25 Unidade
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Unidade	25 Unidade
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Unidade	25 Unidade
