- Descrição do produto
-
Descrição do produto

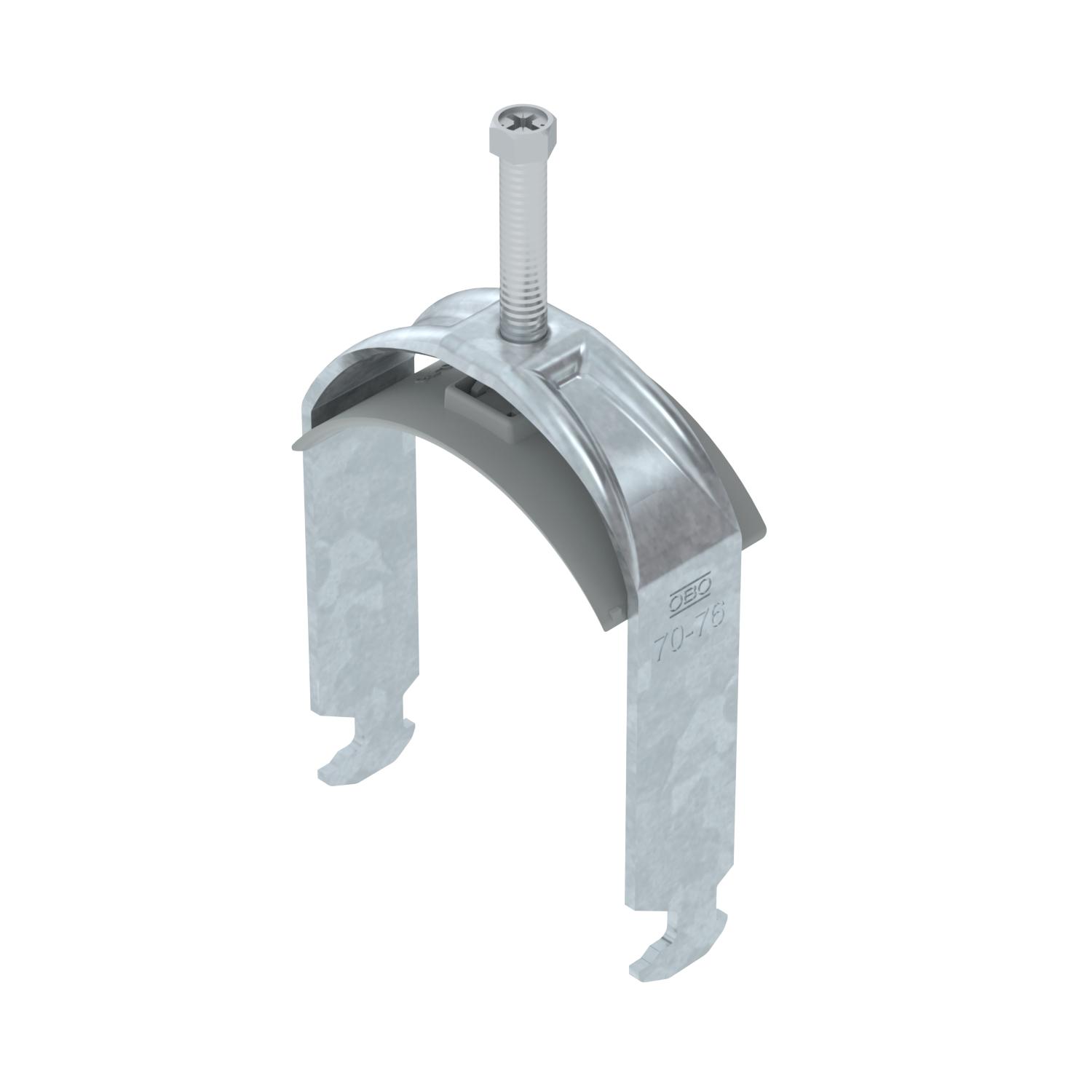

Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
- Dados técnicos
-
Dimensões
Altura 115 mm Com contraplaca não Com placa de plástico sim Comprimento 25 mm Comprimento exterior 40 mm Dimensão 70-76mm Espessura das chapas 2,5 mm Intervalo de aperto D máx. 76 mm Intervalo de aperto D mín. 70 mm Largura 82 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Plástico Máx. Binário de aperto 5 Nm Medida A 25 mm Medida B 82 mm Medida C 40 mm Medida G (mm) M8 Medida H 115 mm Medida L 58 mm Medida t 2,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 76 mm para diâmetro de tubo mín. 70 mm para perfil com rasgo (com intervalo) máx. 17 mm para perfil com rasgo (com intervalo) mín. 16 mm Pegada de CO₂ (GWP) do berço ao portão 0,109 kg CO₂e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M8 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-H1-K-76 FT / 1186276 , 0.21MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade BS-H1-K-76 FT / 1186276 , 0.18MB , pdfREACH Declaração de conformidade BS-H1-K-76 FT / 1186276 , 0.12MB , pdfRoHS Declaração de conformidade BS-H1-K-76 FT / 1186276 , 0.12MB , pdfInstruções de montagem Bügelschelle H-Fuß Kunststoff , 3.08MB , pdf
