Abraçadeira BBS tipo H simples, placa de pressão em plástico, FT 12 | 16 | 3

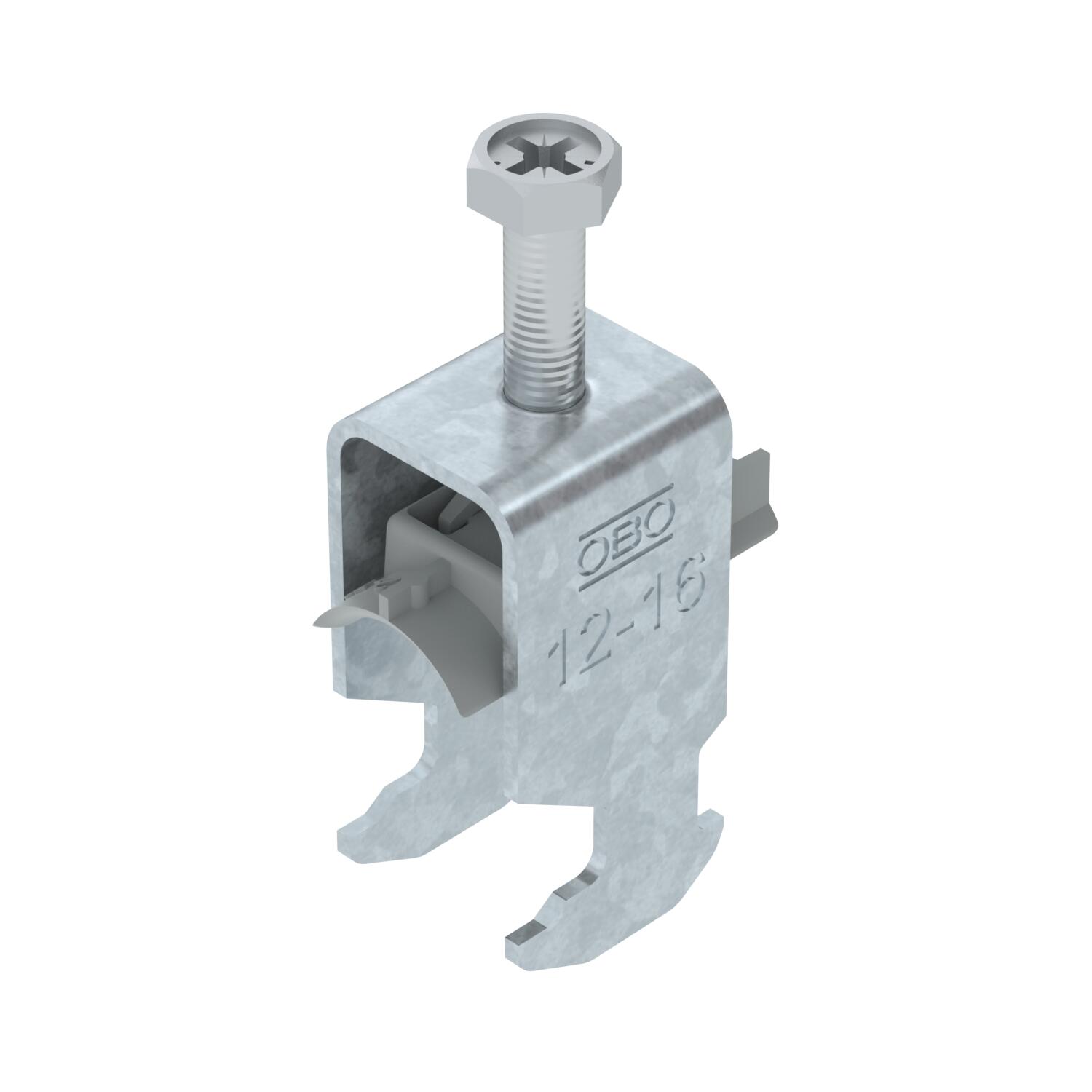

Abraçadeira BBS tipo H simples, placa de pressão em plástico, FT

Ref. 1186209 | EAN 4012196846962

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.

Dados técnicos

Dimensões

Altura	46 mm
Com contraplaca	não
Com placa de plástico	sim
Comprimento	22,5 mm
Comprimento exterior	34 mm
Dimensão	12-16mm
Espessura das chapas	1,5 mm
Intervalo de aperto D máx.	16 mm
Intervalo de aperto D mín.	12 mm
Largura	20 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Plástico
Máx. Binário de aperto	3 Nm
Medida A	22,5 mm

Medida B	20 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	46 mm
Medida L	35 mm
Medida t	1,5 mm
Número de cabos/tubos	1
para diâmetro de tubo máx.	16 mm
para diâmetro de tubo mín.	12 mm
para perfil com rasgo (com intervalo) máx.	17 mm
para perfil com rasgo (com intervalo) mín.	16 mm
Pegada de CO₂ (GWP) do berço ao portão	0,21 kg CO₂e / 1 Peça
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Unidade	100 Unidade
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Unidade	100 Unidade
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Unidade	100 Unidade
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Unidade	100 Unidade
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Unidade	100 Unidade
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Unidade	100 Unidade
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Unidade	100 Unidade
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Unidade	100 Unidade
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Unidade	100 Unidade
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Unidade	100 Unidade
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Unidade	50 Unidade
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Unidade	25 Unidade
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Unidade	25 Unidade
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Unidade	25 Unidade
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Unidade	25 Unidade
