Abraçadeira BBS tipo H dupla, placa de pressão metálica, FT 8 | 12 | 3

Abraçadeira BBS tipo H dupla, placa de pressão metálica, FT

Ref. 1186003 | EAN 4012196848539

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.

Dados técnicos

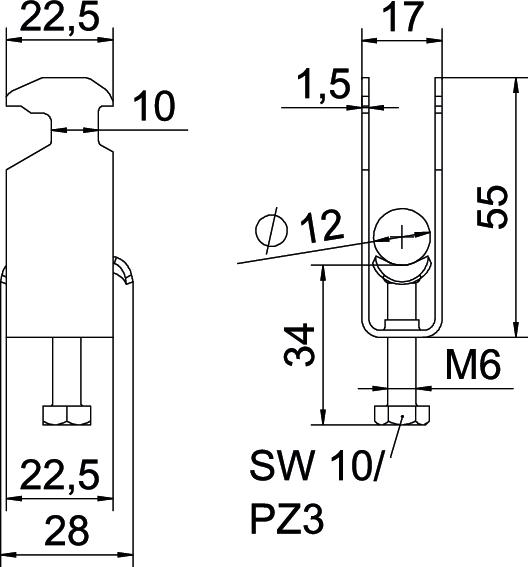

Dimensões

Altura	55 mm
Com contraplaca	não
Com placa de plástico	não
Com placa metálica	sim
Comprimento	22,5 mm
Comprimento exterior	28 mm
Dimensão	08-12mm
Espessura das chapas	1,5 mm
Funktionsgaranti	sim
Intervalo de aperto D máx.	12 mm
Intervalo de aperto D mín.	8 mm
Largura	17 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Aço
Máx. Binário de aperto	3 Nm

Medida A	22,5 mm
Medida B	17 mm
Medida C	28 mm
Medida G (mm)	M6
Medida H	55 mm
Medida L	34 mm
Medida t	1,5 mm
Número de cabos/tubos	2
para diâmetro de tubo máx.	12 mm
para diâmetro de tubo mín.	8 mm
para perfil com rasgo (com intervalo) máx.	17 mm
para perfil com rasgo (com intervalo) mín.	16 mm
Pegada de CO₂ (GWP) do berço ao portão	0,0833 kg CO₂e / 1 Peça
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Unidade	50 Unidade
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Unidade	50 Unidade
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Unidade	50 Unidade
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Unidade	50 Unidade
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Unidade	50 Unidade
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Unidade	50 Unidade
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Unidade	50 Unidade
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Unidade	50 Unidade
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Unidade	50 Unidade
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Unidade	50 Unidade
