- Descrição do produto
-
Descrição do produto
Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
- Dados técnicos
-
Dados técnicos
Com contraplaca não Com placa de plástico não Com placa metálica sim Comprimento exterior 28 mm Dimensão 16-22mm Espessura das chapas 1,5 mm Funktionsgaranti sim Intervalo de aperto D máx. 22 mm Intervalo de aperto D mín. 16 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 3 Nm Número de cabos/tubos 2 para diâmetro de tubo máx. 22 mm para diâmetro de tubo mín. 16 mm para perfil com rasgo (com intervalo) máx. 17 mm para perfil com rasgo (com intervalo) mín. 16 mm Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil Dimensões

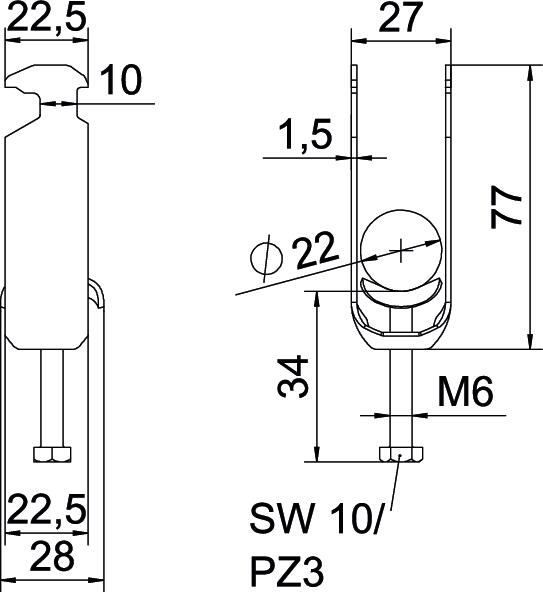

Altura 77 mm Comprimento 22,5 mm Largura 27 mm Medida A 22,5 mm Medida B 27 mm Medida C 28 mm Medida G (mm) M6 Medida H 77 mm Medida L 34 mm Medida t 1,5 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-H2-M-22 FT / 1186017 , 0.21MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade BS-H2-M-22 FT / 1186017 , 0.18MB , pdfREACH Declaração de conformidade BS-H2-M-22 FT / 1186017 , 0.12MB , pdfRoHS Declaração de conformidade BS-H2-M-22 FT / 1186017 , 0.12MB , pdfInstruções de montagem Bügelschelle H-Fuß Metall , 3.04MB , pdf
