Abraçadeira BBS tipo H dupla, placa de pressão em plástico, FT 8 | 12 | 3

Abraçadeira BBS tipo H dupla, placa de pressão em plástico, FT

Ref. 1186203 | EAN 4012196846948

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

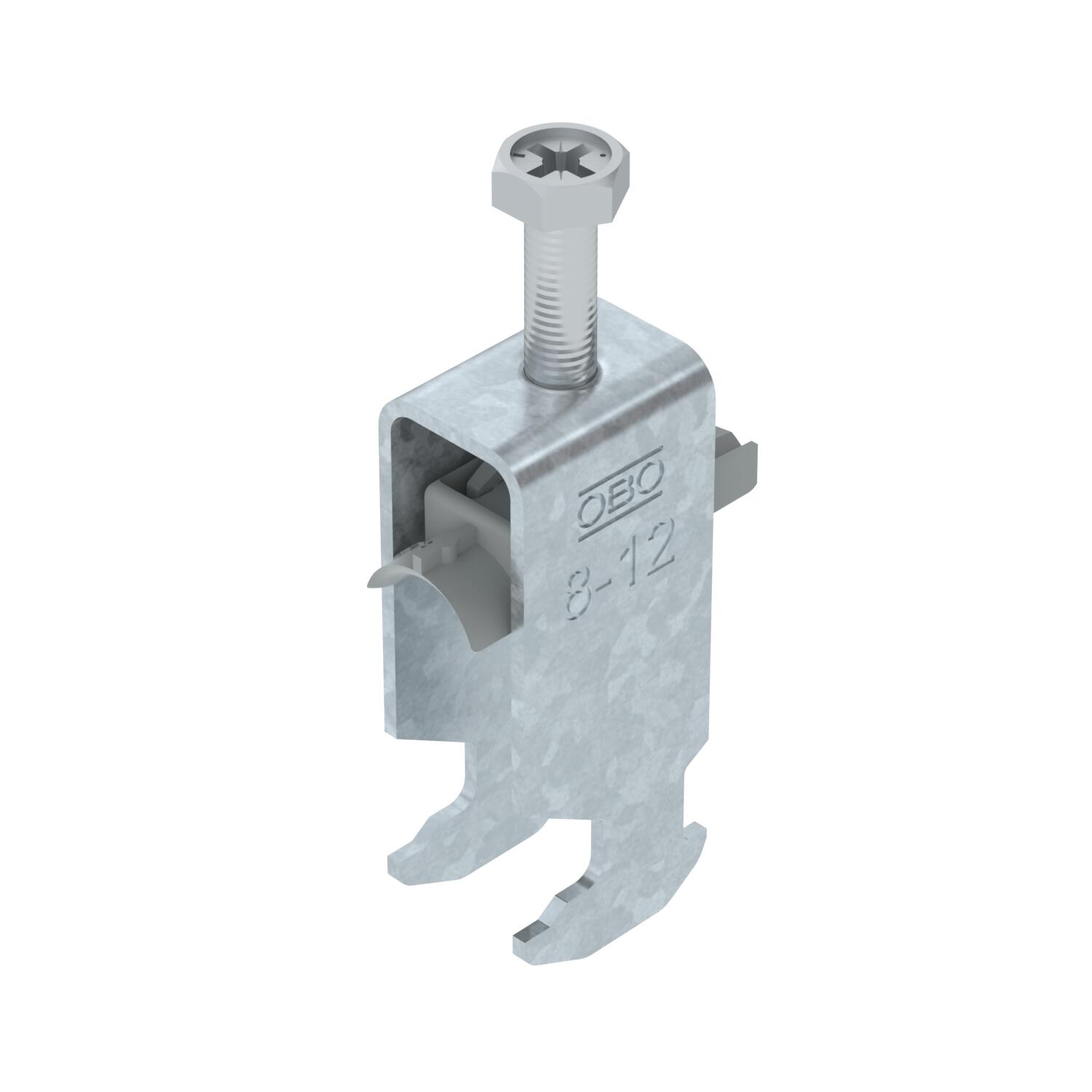

Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.

Dados técnicos

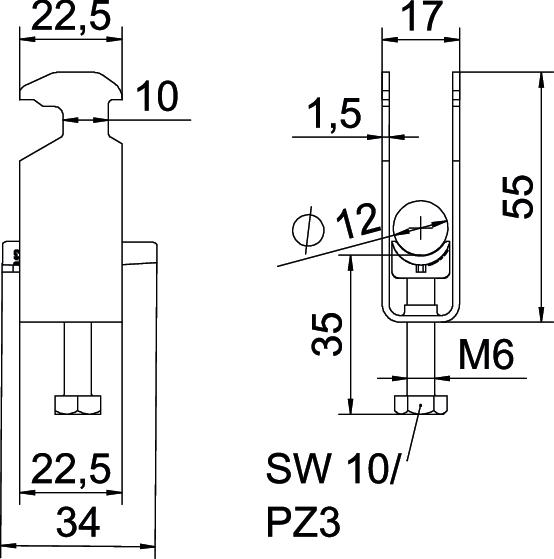

Dimensões

Altura	55 mm
Com contraplaca	não
Com placa de plástico	sim
Comprimento	22,5 mm
Comprimento exterior	34 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,145 kg CO₂e / 1 Stück
Dimensão	08-12mm
Espessura das chapas	1,5 mm
Intervalo de aperto D máx.	12 mm
Intervalo de aperto D mín.	8 mm
Largura	17 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço
Material da cuba	Plástico
Máx. Binário de aperto	3 Nm

Medida A	22,5 mm
Medida B	17 mm
Medida C	34 mm
Medida G (mm)	M6
Medida H	55 mm
Medida L	47 mm
Medida t	1,5 mm
Número de cabos/tubos	2
para diâmetro de tubo máx.	12 mm
para diâmetro de tubo mín.	8 mm
para perfil com rasgo (com intervalo) máx.	17 mm
para perfil com rasgo (com intervalo) mín.	16 mm
Qualidade do material da cuba	Polipropileno
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Unidade	50 Unidade
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Unidade	50 Unidade
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Unidade	50 Unidade
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Unidade	50 Unidade
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Unidade	50 Unidade
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Unidade	50 Unidade
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Unidade	50 Unidade
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Unidade	50 Unidade
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Unidade	50 Unidade
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Unidade	50 Unidade
