Centro de testes BET: Qualidade testada
Os produtos OBO representam a mais elevada qualidade. Para o garantir, contamos com o nosso centro de testes BET interno, para além de extensos testes externos. Aqui, a qualidade, resiliência e a capacidade de carga dos produtos OBO são postas à prova em vários ensaios e testes exaustivos. Entre outras coisas, os nossos especialistas altamente qualificados testam componentes de proteção contra descargas atmosféricas, estruturas de proteção contra descargas atmosféricas e dispositivos de proteção contra sobretensões. Os efeitos dos eventos com raios são também aqui analisados de um ponto de vista científico.
Um outro objetivo do teste é a capacidade de suporte de carga e a resiliência dos sistemas de suporte de cabos. Os sistemas de teste de última geração do centro de testes da OBO permitem simulações de cargas com várias toneladas. Os engenheiros de teste da OBO não só efetuam testes durante o desenvolvimento, como também no âmbito de certificações, de acordo com requisitos específicos ou a pedido do cliente.
A capacidade de carga dos sistemas de chão é também posta à prova no centro de testes BET.
Acesso rápido a todas as informações para si
A OBO efetua os seguintes testes no centro de testes BET:
- Sistemas de caminho de cabos: Testes conforme a DIN / EN / IEC 61537
- Propriedades eletromagnéticas dos sistemas de gestão de cabos:
Testes conforme a DIN / CLC/TS 50659 - Sistemas de chão: Testes conforme a DIN / EN 50085-2-2
- Componentes de proteção contra descargas elétricas: Testes conforme a DIN / EN / IEC 62561
- Aparelhos de proteção contra sobretensões: Testes conforme a DIN / EN / IEC 61643
Os sistemas de gestão de cabos metálicos, condutores de eletricidade, integrados no sistema de compensação de potencial, protegem os cabos e linhas neles instalados contra campos de interferência eletromagnética.
A eficiência da blindagem contra campos magnéticos é definida pelo efeito de blindagem dos sistemas de gestão de cabos e medida de acordo com o capítulo 4 da norma DIN / CLC/TS 50659. Para este efeito, a corrente de interferência induzida num circuito condutor pelo campo magnético de uma corrente de impulsos é medida numa disposição fixa. O efeito de blindagem magnética de um sistema de gestão de cabos é então 20 vezes o valor do logaritmo do rácio entre a corrente de interferência no circuito condutor sem sistema de gestão de cabos e a corrente de interferência no circuito condutor quando este se encontra no sistema de gestão de cabos.
A impedância de transferência é outra caraterística dos sistemas de gestão de cabos metálicos condutores de eletricidade, que é utilizada para avaliar a interferência eletromagnética.
Resulta da relação entre a queda de tensão ao longo de uma disposição definida e uma corrente de interferência que flui através dessa disposição. A queda de tensão que ocorre é uma combinação da queda de tensão que cai ao longo da disposição, devido à corrente de interferência no sistema de gestão de cabos, e a queda de tensão, que é induzida por esta corrente de interferência num cabo que é colocado no sistema de gestão de cabos. A medição da impedância de transferência é efetuada de acordo com o capítulo 5 da DIN / CLC/TS 50659.

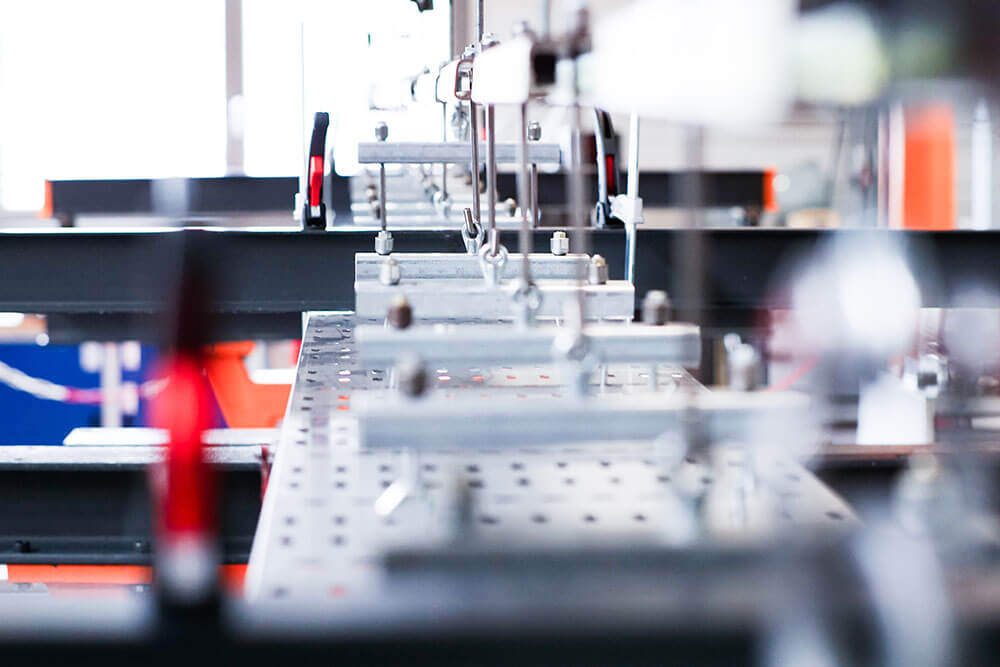

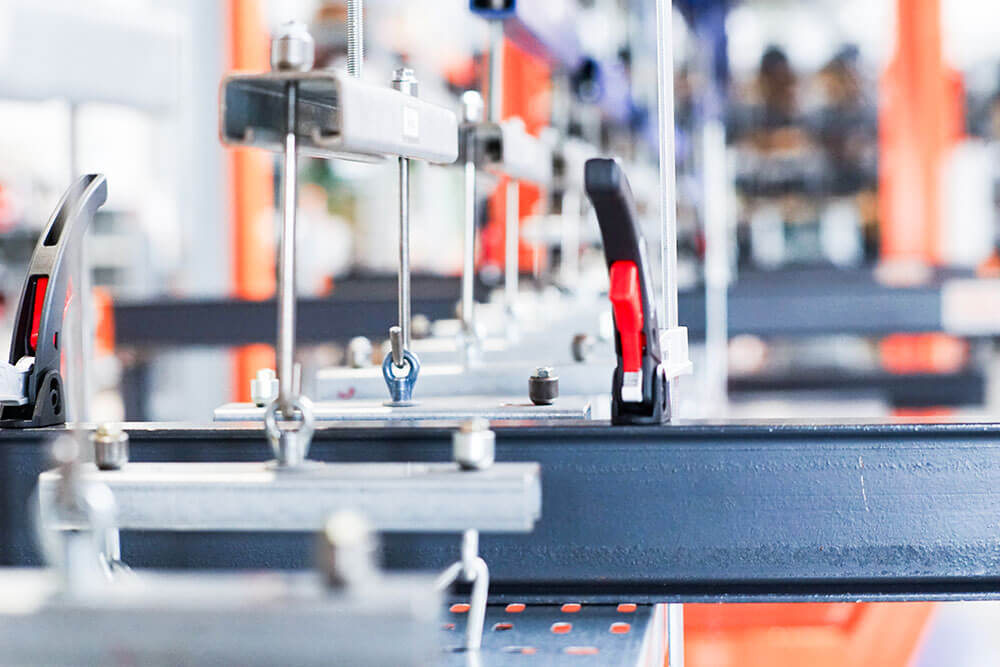

Para assegurar a capacidade de suporte de carga dos sistemas de caminho de cabos (KTS), da norma DIN / EN / IEC 61537, estão prescritos testes para a carga de trabalho segura (SWL) e definidas as condições da verificação. O centro de testes BET tem o seu próprio laboratório de testes KTS para efetuar esses testes. Este é um projeto próprio da OBO Bettermann e foi, ao longo dos anos, continuamente melhorado e adaptado a novos requisitos e realidades.
Os sistemas de caminho de cabos são instalados de acordo com a norma DIN / EN / IEC 61537. Dependendo do comprimento do campo de teste, as amostras são carregadas com um total de 7 toneladas de força de tração e a carga a ser suportada por meio de dois cilindros hidráulicos. As deformações daqui resultantes são detetadas pelo sensor automático de posição e documentadas, juntamente com a força existente em kN/m. Se o caminho de cabos tiver resistido com sucesso à carga, esta é aumentada por um fator de 1,7 para proteger contra falhas. A deformação em relação à carga continua a ser registada.
Com o laboratório de testes KTS são possíveis verificações com cargas de 0,05 kN/m até 4,9 kN/m. Os seguintes testes podem ser efetuados em conformidade com a norma DIN / EN / IEC 61537: Plano horizontal e vertical, sentido horizontal de acordo com os capítulos 10.3, 10.4 e 10.5 com distâncias de apoio
- até 7 m como estrutura de suporte de dois níveis
- até 15 m como estrutura de suporte de um nível
Os sistemas de caminho de cabos e os elementos individuais que suportam estes sistemas (por exemplo, consolas e dispositivos de suspensão) estão sujeitos a uma carga de trabalho segura de acordo com a norma DIN / EN / IEC 61537. Durante o teste, o laboratório de testes KTS regista a força real e a deformação correspondente. O laboratório de testes foi concebido para uma força de tração de 25 kN.
A resistência mecânica dos sistemas de caminho de cabos é testada através de um ensaio de impacto com um martelo pendular. O dispositivo de teste com martelo pendular do centro BET pode testar até 50 J. De acordo com a norma DIN / EN / IEC 61537, este teste não é necessário para sistemas metálicos.
Outro teste que pode ser realizado no centro de testes BET é o teste da condutividade elétrica dos sistemas de caminho de cabos, de acordo com o capítulo 11 da norma DIN / EN / IEC 61537. É utilizado para assegurar a compensação de potencial e a ligação à terra.
Os componentes do sistema que não estão sujeitos a uma classe de corrosão,, na norma de teste DIN / EN / IEC 61537 podem ser testados num teste de névoa salina na câmara de névoa salina. O teste de névoa salina neutra (NSS), em conformidade com a ISO 9227, permite avaliar a resistência à corrosão da proteção anticorrosiva não classificada. Este teste é também frequentemente utilizado para testes comparativos de tipos semelhantes de proteção contra a corrosão.

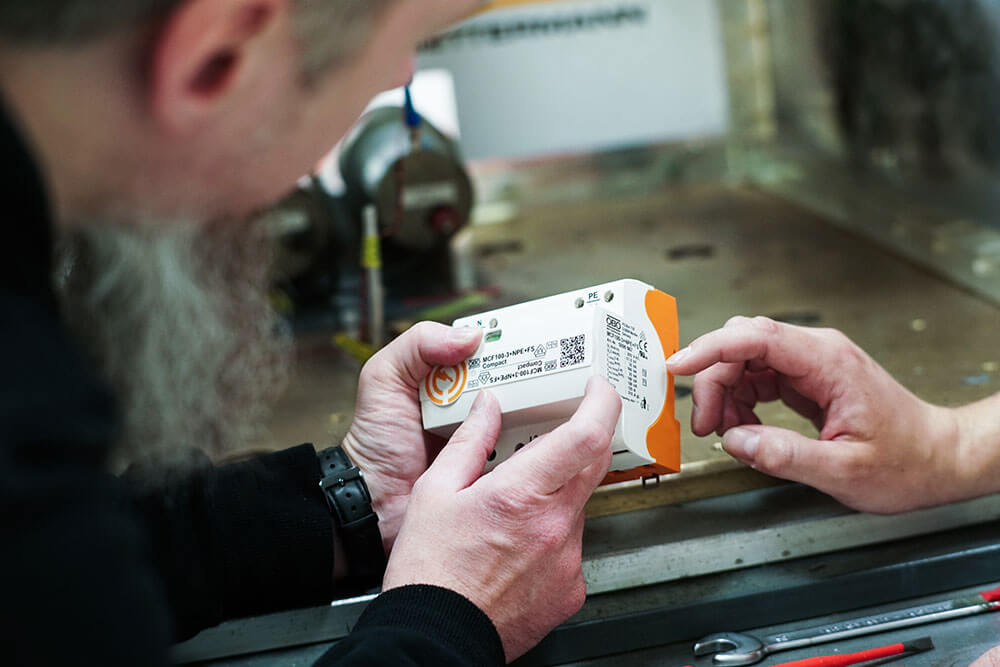

A série de normas DIN / EN / IEC 61643 exige vários testes de desempenho e segurança para verificar a capacidade de descarga e o desempenho correto dos dispositivos de proteção contra sobretensões (DST). Esses testes também garantem a segurança dos DSTs em caso de falhas no sistema.

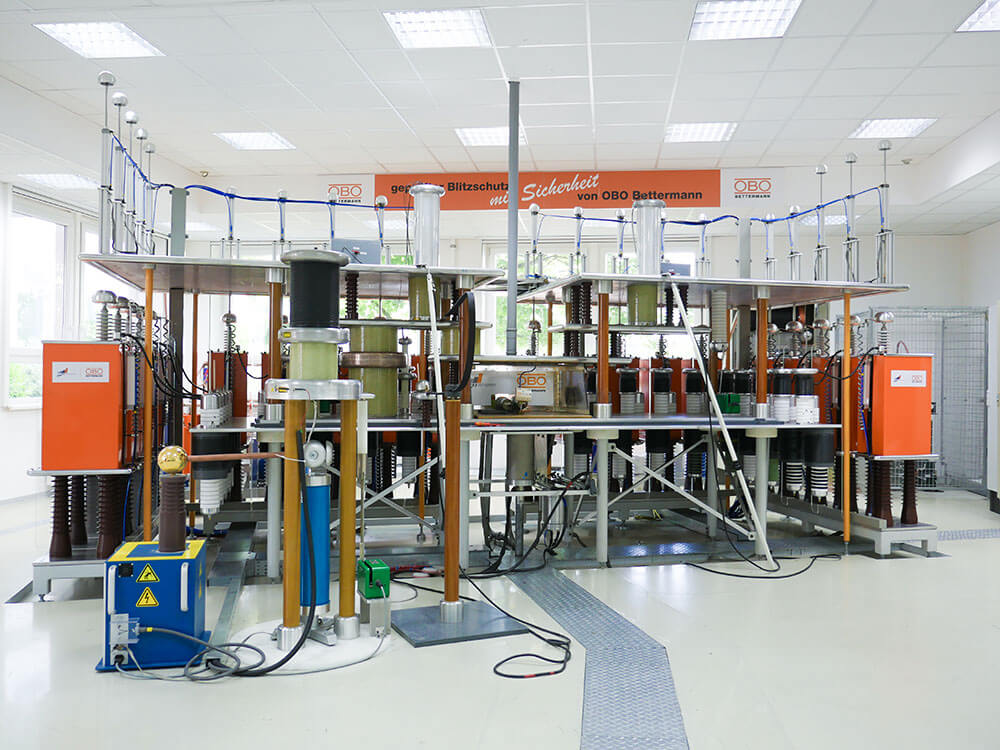

O gerador de corrente de raio no centro de teste BET pode ser usado para testar o desempenho e a capacidade de descarga dos DSTs tipo 1 e 2. Fornece impulsos de corrente 8/20 e 10/350 até 200 kA. O gerador de corrente de raio contém um sistema divisor de tensão diferencial ómico-capacitivo que mede até 10 kV.
Para o teste de trabalho, também está disponível uma fonte de corrente alternada, que está ligada em paralelo ao gerador de corrente de raio e pode fornecer correntes prospetivas de curto-circuito até 3,5 kA a 190 V e 255 V e 1,5 kA a 440 V.
Os nossos geradores híbridos têm capacidade para fornecer até 24 kV (1,2/50) / 12 kA (8/20). Com a adição de uma resistência de 498 Ω, as medições de tensão de impulso de ativação para DSTs de comutação e combinados, são possíveis de acordo com a folha de decisão CTL DSH 2006.
As medições de corrente de impulso de fuga total podem ser efetuadas em DSTs com até 4 ligações de condutores de corrente. Com o sistema de medição existente, a corrente através de cada condutor de corrente pode ser medida até 60 kA para impulsos de corrente 8/20 e 10/350.
As tensões limite e as correntes de fuga também podem ser testadas no centro de testes BET.
A série de normas DIN / EN / IEC 62561 especifica vários testes, tais como correntes de impulso de raios, testes elétricos, mecânicos e ambientais. Isto prova que os componentes de um sistema de proteção contra descargas atmosféricas têm suficiente capacidade de suporte de carga de impulsos de corrente de descargas atmosféricas e resistência a tensões ambientais.
Os seguintes testes são possíveis com o equipamento de teste do centro de testes BET:
Os testes de condicionamento (teste de envelhecimento), exigidos na DIN / EN / IEC 62561, podem ser efetuados na câmara de névoa salina e no dispositivo Kesternich. O teste cíclico de névoa salina (nível de severidade 2), descrito na IEC 60068-2-52, pode ser efetuado com a câmara de névoa salina. O tratamento em atmosfera húmida sulfurosa, em conformidade com a ISO 6988, é efetuado no dispositivo de Kesternich.

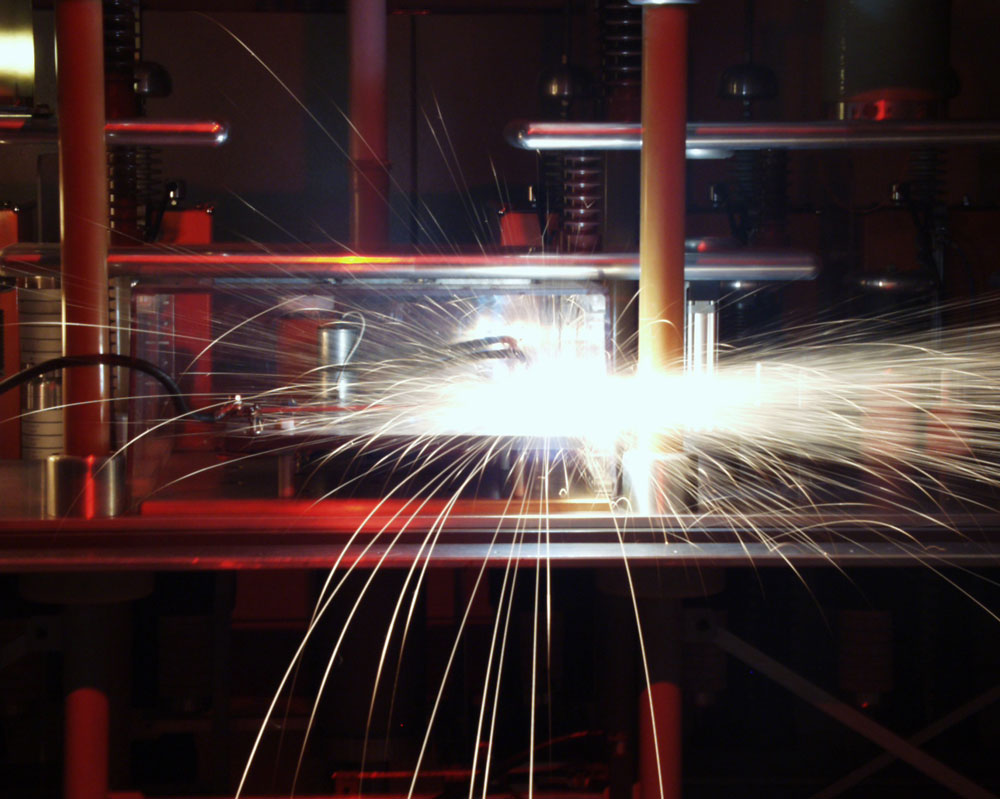

O gerador de corrente de raio pode ser usado para realizar testes de corrente de raio da DIN / EN / IEC 62561 com até 200 kA e uma forma de onda de 10/350 e 8/20. Podem ser testados componentes de sistemas de proteção contra raios, tais como componentes de ligação, materiais condutores, expulsores equipotenciais, contadores de raios e componentes para sistemas isolados de proteção contra raios.
São possíveis outros testes elétricos, como o teste da resistência de contacto ou da resistência elétrica específica dos materiais condutores, bem como medições da resistência de isolamento, utilizando vários métodos de medição.

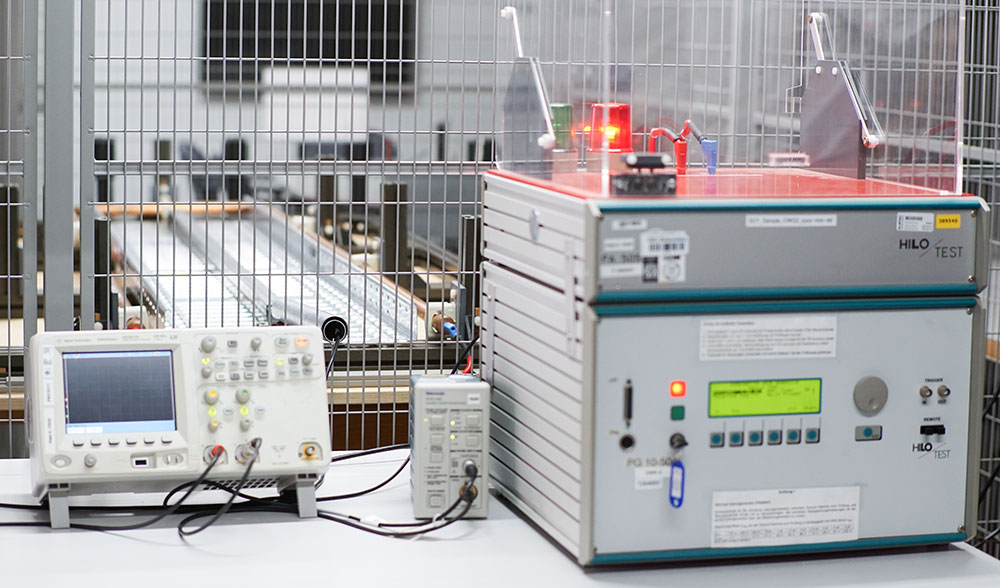

O gerador híbrido pode ser utilizado para testar tensões de resposta a impulsos até 24 kV (1,2/50) e impulsos de corrente de sobretensão até 12 kA (8/20).
Com os dispositivos de teste de alta tensão, também são possíveis aumentos de tensão de 100 V/s até 5 kV CA e até 6 kV CC.
Além disso, podem também ser efetuados vários testes mecânicos, tais como testes de impacto com um martelo pendular.

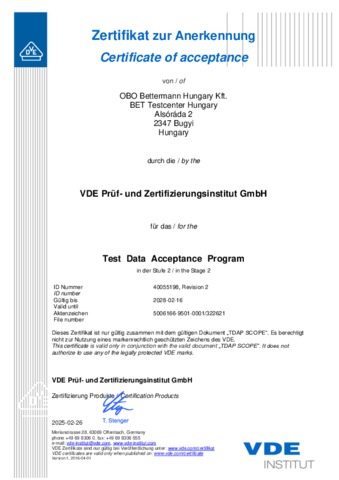

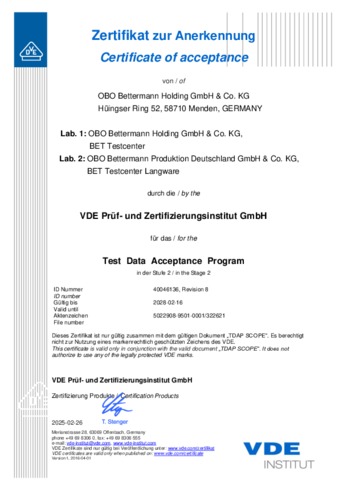

Certificados
Aplica-se a regra de decisão que descreve a forma como a incerteza de medição é tida em conta nas declarações de conformidade para um requisito específico:
As declarações de conformidade são decididas de acordo com o Guia 115 da CEI, exceto quando especificado em contrário na norma de teste aplicada.
